18 GC 日志解读与分析(实例分析上篇)

上一节讲述了 GC 日志相关的基础信息和配置。

需要提醒的是,这些参数是基于 JDK 8 配置的。

在 JDK 9 之后的版本中,启动参数有一些变化,继续使用原来的参数配置可能会在启动时报错。不过也不用担心,如果碰到,一般都可以从错误提示中找到对应的处置措施和解决方案。

例如 JDK 11 版本中打印 info 级别 GC 日志的启动脚本:

# JDK 11 环境,输出 info 级别的 GC 日志
java -Xms512m -Xmx512m
-Xlog:gc*=info:file=gc.log:time:filecount=0
demo.jvm0204.GCLogAnalysis

从 JDK 9 开始,可以使用命令 java -Xlog:help 来查看当前 JVM 支持的日志参数,本文不进行详细的介绍,有兴趣的同学可以查看 JEP 158: Unified JVM LoggingJEP 271: Unified GC Logging

另外,JMX 技术提供了 GC 事件的通知机制,监听 GC 事件的示例程序我们会在《应对容器时代面临的挑战》这一章节中给出。

但很多情况下 JMX 通知事件中报告的 GC 数据并不完全,只是一个粗略的统计汇总。

GC 日志才是我们了解 JVM 和垃圾收集器最可靠和全面的信息,因为里面包含了很多细节。再次强调,分析 GC 日志是一项很有价值的技能,能帮助我们更好地排查性能问题。

下面我们通过实际操作来分析和解读 GC 日志。

Serial GC 日志解读

关于串行垃圾收集器的介绍,请参考前面的文章:《常见 GC 算法介绍》。

首先,为了打开 GC 日志记录,我们使用下面的 JVM 启动参数如下:

# 请注意命令行启动时没有换行,此处是手工排版
java -XX:+UseSerialGC
-Xms512m -Xmx512m
-Xloggc:gc.demo.log
-XX:+PrintGCDetails
-XX:+PrintGCDateStamps
demo.jvm0204.GCLogAnalysis

让我们看看 Serial GC 的垃圾收集日志,并从中提取信息。

启用串行垃圾收集器,程序执行后输出的 GC 日志类似这样(为了方便大家阅读,已手工折行):

Java HotSpot(TM) 64-Bit Server VM (25.162-b12) ......
Memory: 4k page,physical 16777216k(1551624k free)
CommandLine flags:
  -XX:InitialHeapSize=536870912 -XX:MaxHeapSize=536870912
  -XX:+PrintGC -XX:+PrintGCDateStamps
  -XX:+PrintGCDetails -XX:+PrintGCTimeStamps
  -XX:+UseCompressedClassPointers -XX:+UseCompressedOops
  -XX:+UseSerialGC
2019-12-15T15:18:36.592-0800: 0.420:
  [GC (Allocation Failure)
    2019-12-15T15:18:36.592-0800: 0.420:
    [DefNew: 139776K->17472K(157248K),0.0364555 secs]
    139776K->47032K(506816K),
    0.0365665 secs]
  [Times: user=0.02 sys=0.01,real=0.03 secs]
......
2019-12-15T15:18:37.081-0800: 0.908:
  [GC (Allocation Failure)
    2019-12-15T15:18:37.081-0800: 0.908:
    [DefNew: 156152K->156152K(157248K),0.0000331 secs]
    2019-12-15T15:18:37.081-0800: 0.908:
    [Tenured: 299394K->225431K(349568K),0.0539242 secs]
    455546K->225431K(506816K),
    [Metaspace: 3431K->3431K(1056768K)],
    0.0540948 secs]
  [Times: user=0.05 sys=0.00,real=0.05 secs]

日志的第一行是 JVM 版本信息,第二行往后到第一个时间戳之间的部分,展示了内存分页、物理内存大小,命令行参数等信息,这部分前面介绍过,不在累述。

仔细观察,我们发现在这段日志中发生了两次 GC 事件,其中一次清理的是年轻代,另一次清理的是整个堆内存。让我们先来分析前一次年轻代 GC 事件。

Minor GC 日志分析

这次年轻代 GC 事件对应的日志内容:

2019-12-15T15:18:36.592-0800: 0.420:
  [GC (Allocation Failure)
    2019-12-15T15:18:36.592-0800: 0.420:
    [DefNew: 139776K->17472K(157248K),0.0364555 secs]
    139776K->47032K(506816K),
    0.0365665 secs]
  [Times: user=0.02 sys=0.01,real=0.03 secs]

从中可以解读出这些信息:

  1. 2019-12-15T15:18:36.592-0800:GC 事件开始的时间点。其中 -0800 表示当前时区为东八区,这只是一个标识,方便我们直观判断 GC 发生的时间点。后面的 0.420 是 GC 事件相对于 JVM 启动时间的间隔,单位是秒。
  2. GC 用来区分 Minor GC 还是 Full GC 的标志。GC 表明这是一次小型 GC(Minor GC),即年轻代 GC。Allocation Failure 表示触发 GC 的原因。本次 GC 事件,是由于对象分配失败,年轻代中没有空间来存放新生成的对象引起的。
  3. DefNew 表示垃圾收集器的名称。这个名字表示:年轻代使用的单线程、标记—复制、STW 垃圾收集器。139776K->17472K 表示在垃圾收集之前和之后的年轻代使用量。(157248K) 表示年轻代的总空间大小。进一步分析可知:GC 之后年轻代使用率为 11%。
  4. 139776K->47032K(506816K) 表示在垃圾收集之前和之后整个堆内存的使用情况。(506816K) 则表示堆内存可用的总空间大小。进一步分析可知:GC 之后堆内存使用量为 9%。
  5. 0.0365665 secs:GC 事件持续的时间,以秒为单位。
  6. [Times: user=0.02 sys=0.01,real=0.03 secs]:此次 GC 事件的持续时间,通过三个部分来衡量。user 部分表示所有 GC 线程消耗的 CPU 时间;sys 部分表示系统调用和系统等待事件消耗的时间。real 则表示应用程序暂停的时间。因为串行垃圾收集器(Serial Garbage Collector)只使用单个线程,所以这里 real=user+system,0.03 秒也就是 30 毫秒。

凭经验,这个暂停时间对大部分系统来说可以接受,但对某些延迟敏感的系统就不太理想了,比如实时的游戏服务、高频交易业务,30ms 暂停导致的延迟可能会要了亲命。

这样解读之后,我们可以分析 JVM 在 GC 事件中的内存使用以及变化情况。

在此次垃圾收集之前,堆内存总的使用量为 139776K,其中年轻代使用了 139776K。可以算出,GC 之前老年代空间的使用量为 0。(实际上这是 GC 日志中的第一条记录)

这些数字中蕴含了更重要的信息:

  • GC 前后对比,年轻代的使用量为 139776K->17472K,减少了 122304K。
  • 但堆内存的总使用量 139776K->47032K,只下降了 92744K。

可以算出,从年轻代提升到老年代的对象占用了“122304K-92744K=29560K”的内存空间。当然,另一组数字也能推算出 GC 之后老年代的使用量:47032K-17472K=29560K。

总结:

通过这么分析下来,同学们应该发现,我们关注的主要是两个数据:GC 暂停时间,以及 GC 之后的内存使用量/使用率。

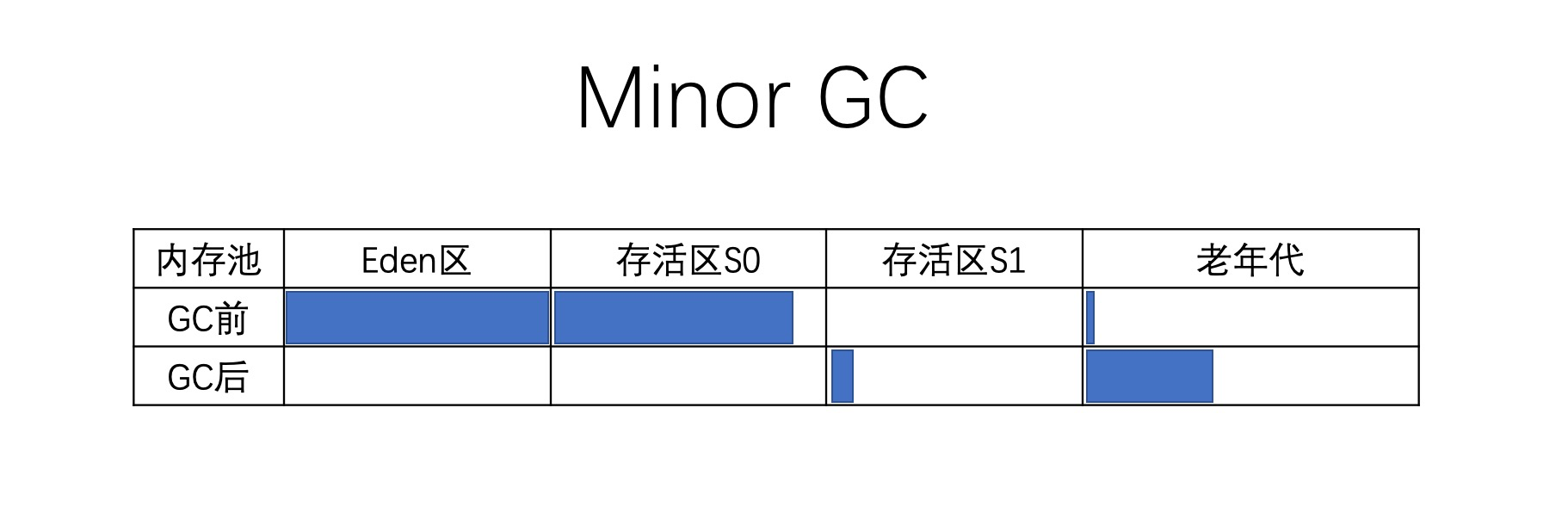

此次 GC 事件的示意图如下所示:


Full GC 日志分析

分析完第一次 GC 事件之后,我们心中应该有个大体的模式了。一起来看看另一次 GC 事件的日志:

2019-12-15T15:18:37.081-0800: 0.908:
  [GC (Allocation Failure)
    2019-12-15T15:18:37.081-0800: 0.908:
    [DefNew: 156152K->156152K(157248K),0.0000331 secs]
    2019-12-15T15:18:37.081-0800: 0.908:
    [Tenured: 299394K->225431K(349568K),0.0539242 secs]
    455546K->225431K(506816K),
    [Metaspace: 3431K->3431K(1056768K)],
    0.0540948 secs]
  [Times: user=0.05 sys=0.00,real=0.05 secs]

从中可以解读出这些信息:

  1. 2019-12-15T15:18:37.081-0800:GC 事件开始的时间。
  2. [DefNew: 156152K->156152K(157248K),0.0000331 secs]:前面已经解读过了,因为内存分配失败,发生了一次年轻代 GC。此次 GC 同样用的 DefNew 收集器。注意:此次垃圾收集消耗了 0.0000331 秒,基本上确认本次 GC 事件没怎么处理年轻代。
  3. Tenured:用于清理老年代空间的垃圾收集器名称。Tenured 表明使用的是单线程的 STW 垃圾收集器,使用的算法为“标记—清除—整理(mark-sweep-compact)”。 299394K->225431K(349568K) 表示 GC 前后老年代的使用量,以及老年代的空间大小。0.0539242 secs 是清理老年代所花的时间。
  4. 455546K->225431K(506816K):在 GC 前后整个堆内存部分的使用情况,以及可用的堆空间大小。
  5. [Metaspace: 3431K->3431K(1056768K)]:Metaspace 空间的变化情况。可以看出,此次 GC 过程中 Metaspace 也没有什么变化。
  6. [Times: user=0.05 sys=0.00,real=0.05 secs]:GC 事件的持续时间,分为 user、sys、real 三个部分。因为串行垃圾收集器只使用单个线程,因此“real=user+system”。50 毫秒的暂停时间,比起前面年轻代的 GC 来说增加了一倍左右。这个时间跟什么有关系呢?答案是:GC 时间,与 GC 后存活对象的总数量关系最大。

进一步分析这些数据,GC 之后老年代的使用率为:225431K/349568K=64%,这个比例不算小,但也不能就此说出了什么问题,毕竟 GC 后内存使用量下降了,还需要后续的观察……

和年轻代 GC 相比,比较明显的差别是此次 GC 事件清理了老年代和 Metaspace。

总结:

FullGC,我们主要关注 GC 之后内存使用量是否下降,其次关注暂停时间。简单估算,GC 后老年代使用量为 220MB 左右,耗时 50ms。如果内存扩大 10 倍,GC 后老年代内存使用量也扩大 10 倍,那耗时可能就是 500ms 甚至更高,就会系统有很明显的影响了。这也是我们说串行 GC 性能弱的一个原因,服务端一般是不会采用串行 GC 的。

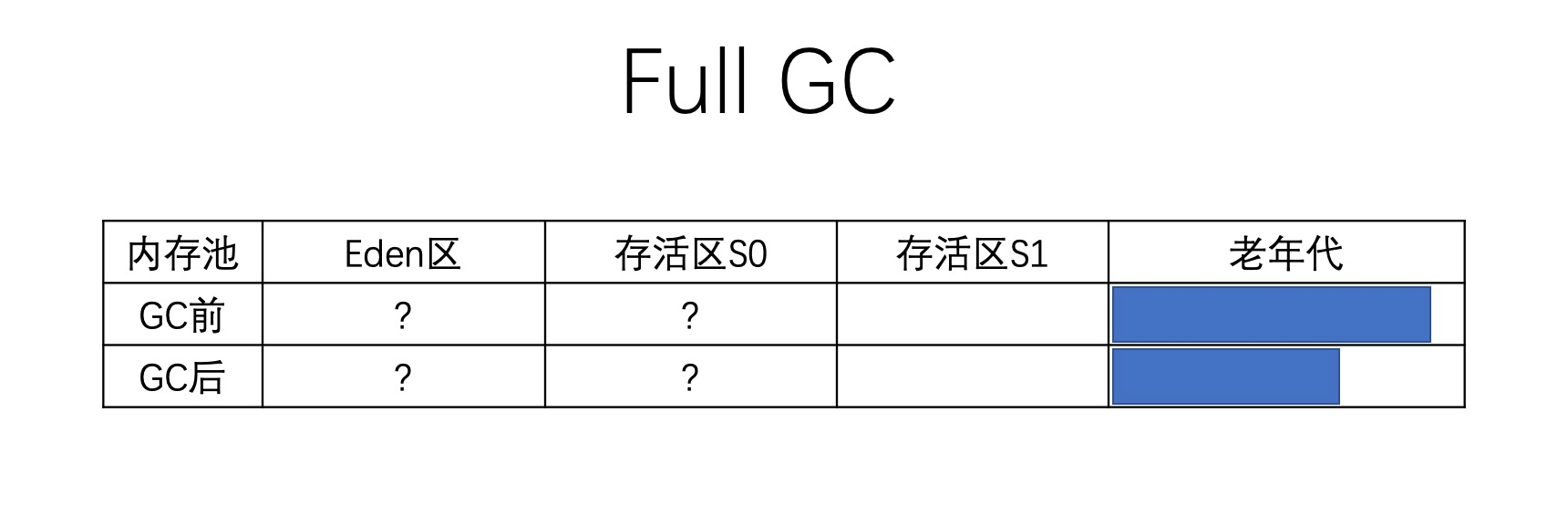

此次 GC 事件的内存变化情况,可以表示为下面的示意图:


年轻代看起来数据几乎没变化,怎么办?因为上下文其实还有其他的 GC 日志记录,我们照着这个格式去解读即可。

Parallel GC 日志解读

并行垃圾收集器对年轻代使用“标记—复制(mark-copy)”算法,对老年代使用“标记—清除—整理(mark-sweep-compact)”算法。

年轻代和老年代的垃圾回收时都会触发 STW 事件,暂停所有的应用线程,再来执行垃圾收集。在执行“标记”和“复制/整理”阶段时都使用多个线程,因此得名“Parallel”。

通过多个 GC 线程并行执行的方式,能使 JVM 在多 CPU 平台上的 GC 时间大幅减少。

通过命令行参数 -XX:ParallelGCThreads=NNN 可以指定 GC 线程的数量,其默认值为 CPU 内核数量。

下面的三组命令行参数是等价的,都可用来指定并行垃圾收集器:

-XX:+UseParallelGC
-XX:+UseParallelOldGC
-XX:+UseParallelGC -XX:+UseParallelOldGC

示例:

# 请注意命令行启动时没有换行
java -XX:+UseParallelGC
-Xms512m -Xmx512m
-Xloggc:gc.demo.log
-XX:+PrintGCDetails
-XX:+PrintGCDateStamps
demo.jvm0204.GCLogAnalysis

并行垃圾收集器适用于多核服务器,其主要目标是增加系统吞吐量(也就是降低 GC 总体消耗的时间)。为了达成这个目标,会使用尽可能多的 CPU 资源:

  • 在 GC 事件执行期间,所有 CPU 内核都在并行地清理垃圾,所以暂停时间相对来说更短;
  • 在两次 GC 事件中间的间隔期,不会启动 GC 线程,所以这段时间内不会消耗任何系统资源。

另一方面,因为并行 GC 的所有阶段都不能中断,所以并行 GC 很可能会出现长时间的卡顿。

长时间卡顿的意思,就是并行 GC 启动后,一次性完成所有的 GC 操作,所以单次暂停的时间较长。

假如系统延迟是非常重要的性能指标,那么就应该选择其他垃圾收集器。

执行上面的命令行,让我们看看并行垃圾收集器的 GC 日志长什么样子:

CommandLine flags:
-XX:InitialHeapSize=536870912 -XX:MaxHeapSize=536870912
-XX:+PrintGC -XX:+PrintGCDateStamps -XX:+PrintGCDetails -XX:+PrintGCTimeStamps
-XX:+UseCompressedClassPointers -XX:+UseCompressedOops
-XX:+UseParallelGC
......
2019-12-18T00:37:47.463-0800: 0.690:
  [GC (Allocation Failure)
    [PSYoungGen: 104179K->14341K(116736K)]
    383933K->341556K(466432K),0.0229343 secs]
  [Times: user=0.04 sys=0.08,real=0.02 secs]
2019-12-18T00:37:47.486-0800: 0.713:
  [Full GC (Ergonomics)
    [PSYoungGen: 14341K->0K(116736K)]
    [ParOldGen: 327214K->242340K(349696K)]
    341556K->242340K(466432K),
    [Metaspace: 3322K->3322K(1056768K)],
  0.0656553 secs]
  [Times: user=0.30 sys=0.02,real=0.07 secs]
......

如果跑出来的 GC 日志和阶段不一样的话,可以多跑几次试试,因为我们用了随机数嘛。

Minor GC 日志分析

前面的 GC 事件是发生在年轻代 Minor GC:

2019-12-18T00:37:47.463-0800: 0.690:
  [GC (Allocation Failure)
    [PSYoungGen: 104179K->14341K(116736K)]
    383933K->341556K(466432K),0.0229343 secs]
  [Times: user=0.04 sys=0.08,real=0.02 secs]

解读如下:

  1. 2019-12-18T00:37:47.463-0800: 0.690:GC 事件开始的时间。
  2. GC:用来区分 Minor GC 还是 Full GC 的标志。这里是一次“小型 GC(Minor GC)”。
  3. PSYoungGen:垃圾收集器的名称。这个名字表示的是在年轻代中使用并行的“标记—复制(mark-copy)”,全线暂停(STW)垃圾收集器。104179K->14341K(116736K) 表示 GC 前后的年轻代使用量,以及年轻代的总大小,简单计算 GC 后的年轻代使用率 14341K/116736K=12%。
  4. 383933K->341556K(466432K) 则是 GC 前后整个堆内存的使用量,以及此时可用堆的总大小,GC 后堆内存使用率为 341556K/466432K=73%,这个比例不低,事实上前面已经发生过 FullGC 了,只是这里没有列出来。
  5. [Times: user=0.04 sys=0.08,real=0.02 secs]:GC 事件的持续时间,通过三个部分来衡量。user 表示 GC 线程所消耗的总 CPU 时间,sys 表示操作系统调用和系统等待事件所消耗的时间; real 则表示应用程序实际暂停的时间。因为并不是所有的操作过程都能全部并行,所以在 Parallel GC 中,real 约等于 user+system/GC 线程数。笔者的机器是 8 个物理线程,所以默认是 8 个 GC 线程。分析这个时间,可以发现,如果使用串行 GC,可能得暂停 120 毫秒,但并行 GC 只暂停了 20 毫秒,实际上性能是大幅度提升了。

通过这部分日志可以简单算出:在 GC 之前,堆内存总使用量为 383933K,其中年轻代为 104179K,那么可以算出老年代使用量为 279754K。

在此次 GC 完成后,年轻代使用量减少了 104179K-14341K=89838K,总的堆内存使用量减少了 383933K-341556K=42377K。

那么我们可以计算出有“89838K-42377K=47461K”的对象从年轻代提升到老年代。老年代的使用量为:341556K-14341K=327215K。

老年代的大小为 466432K-116736K=349696K,使用率为 327215K/349696K=93%,基本上快满了。

总结:

年轻代 GC,我们可以关注暂停时间,以及 GC 后的内存使用率是否正常,但不用特别关注 GC 前的使用量,而且只要业务在运行,年轻代的对象分配就少不了,回收量也就不会少。

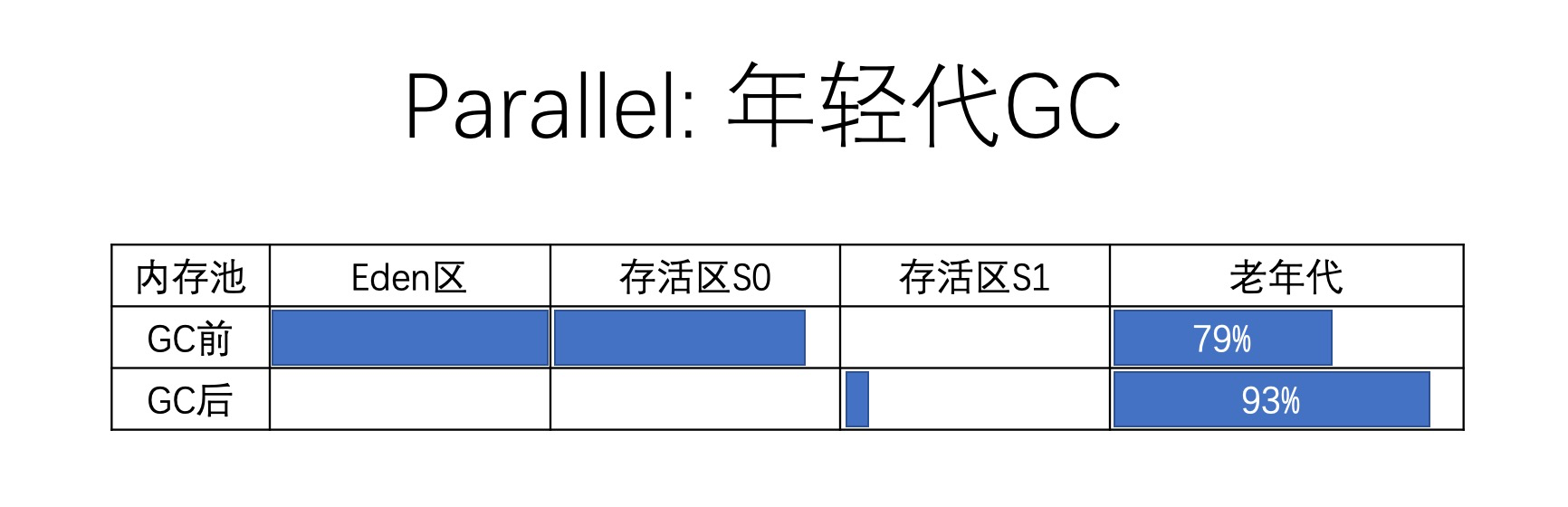

此次 GC 的内存变化示意图为:


Full GC 日志分析

前面介绍了并行 GC 清理年轻代的 GC 日志,下面来看看清理整个堆内存的 GC 日志:

2019-12-18T00:37:47.486-0800: 0.713:
  [Full GC (Ergonomics)
    [PSYoungGen: 14341K->0K(116736K)]
    [ParOldGen: 327214K->242340K(349696K)]
    341556K->242340K(466432K),
    [Metaspace: 3322K->3322K(1056768K)],
  0.0656553 secs]
  [Times: user=0.30 sys=0.02,real=0.07 secs]

解读一下:

  1. 2019-12-18T00:37:47.486-0800:GC 事件开始的时间。
  2. Full GC:完全 GC 的标志。Full GC 表明本次 GC 清理年轻代和老年代,Ergonomics 是触发 GC 的原因,表示 JVM 内部环境认为此时可以进行一次垃圾收集。
  3. [PSYoungGen: 14341K->0K(116736K)]:和上面的示例一样,清理年轻代的垃圾收集器是名为“PSYoungGen”的 STW 收集器,采用“标记—复制(mark-copy)”算法。年轻代使用量从 14341K 变为 0,一般 Full GC 中年轻代的结果都是这样。
  4. ParOldGen:用于清理老年代空间的垃圾收集器类型。在这里使用的是名为 ParOldGen 的垃圾收集器,这是一款并行 STW 垃圾收集器,算法为“标记—清除—整理(mark-sweep-compact)”。327214K->242340K(349696K)]:在 GC 前后老年代内存的使用情况以及老年代空间大小。简单计算一下,GC 之前,老年代使用率为 327214K/349696K=93%,GC 后老年代使用率 242340K/349696K=69%,确实回收了不少。那么有多少内存提升到老年代呢?其实在 Full GC 里面不好算,而在 Minor GC 之中比较好算,原因大家自己想一想。
  5. 341556K->242340K(466432K):在垃圾收集之前和之后堆内存的使用情况,以及可用堆内存的总容量。简单分析可知,GC 之前堆内存使用率为 341556K/466432K=73%,GC 之后堆内存的使用率为:242340K/466432K=52%。
  6. [Metaspace: 3322K->3322K(1056768K)]:前面我们也看到了关于 Metaspace 空间的类似信息。可以看出,在 GC 事件中 Metaspace 里面没有回收任何对象。
  7. 0.0656553secs:GC 事件持续的时间,以秒为单位。
  8. [Times: user=0.30 sys=0.02,real=0.07 secs]:GC 事件的持续时间,含义参见前面。

Full GC 和 Minor GC 的区别是很明显的,此次 GC 事件除了处理年轻代,还清理了老年代和 Metaspace。

总结:

Full GC 时我们更关注老年代的使用量有没有下降,以及下降了多少。如果 FullGC 之后内存不怎么下降,使用率还很高,那就说明系统有问题了。

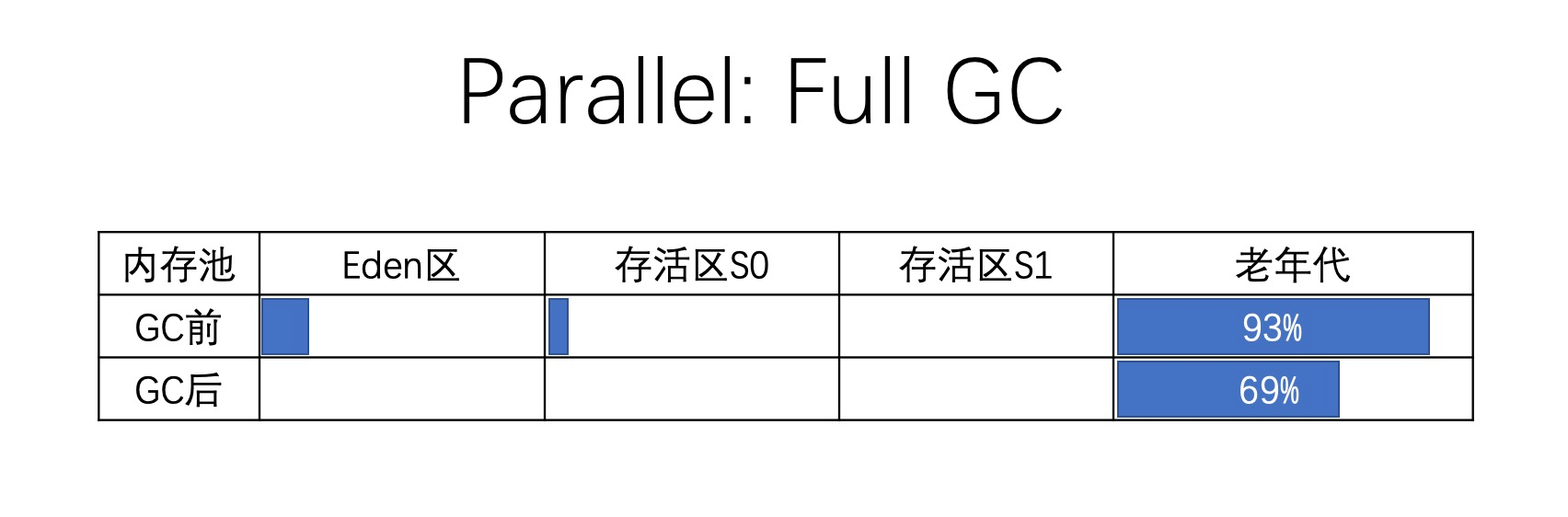

此次 GC 的内存变化示意图为:


细心的同学可能会发现,此次 FullGC 事件和前一次 MinorGC 事件是紧挨着的:0.690+0.02secs~0.713。因为 Minor GC 之后老年代使用量达到了 93%,所以接着就触发了 Full GC。

本节到此就结束了,下节我们接着分析 CMS GC 日志。
