44 元数据方案深度剖析,如何避免注册中心数据量膨胀?

在上一课时,我们详细介绍了 Dubbo 传统架构面临的挑战,以及 Dubbo 2.7.5 版本引入的服务自省方案是如何应对这些挑战的。

本课时我们将从服务自省方案的基础设施开始介绍其具体实现。我们首先会介绍元数据相关的基础类的定义,然后介绍元数据的上报以及元数据服务的相关内容,同时还会介绍 Service ID 与 Service Name 是如何映射的。

ServiceInstance

Service Instance 唯一标识一个服务实例,在 Dubbo 的源码中对应 ServiceInstance 接口,该接口的具体定义如下:

public interface ServiceInstance extends Serializable {

    // 唯一标识

    String getId();

    // 获取当前ServiceInstance所属的Service Name

    String getServiceName();

    // 获取当前ServiceInstance的host

    String getHost();

    // 获取当前ServiceInstance的port

    Integer getPort();

    // 当前ServiceInstance的状态

    default boolean isEnabled() {

        return true;

    }

    // 检测当前ServiceInstance的状态

    default boolean isHealthy() {

        return true;

    }

    // 获取当前ServiceInstance关联的元数据,这些元数据以KV格式存储

    Map<String, String> getMetadata();

    // 计算当前ServiceInstance对象的hashCode值

    int hashCode();

    // 比较两个ServiceInstance对象

    boolean equals(Object another);

}

DefaultServiceInstance 是 ServiceInstance 的唯一实现,DefaultServiceInstance 是一个普通的 POJO 类,其中的核心字段如下。

  • id(String 类型):ServiceInstance 唯一标识。
  • serviceName(String 类型):ServiceInstance 关联的 Service Name。
  • host(String 类型):ServiceInstance 的 host。
  • port(Integer 类型):ServiceInstance 的 port。
  • enabled(boolean 类型):ServiceInstance 是否可用的状态。
  • healthy(boolean 类型):ServiceInstance 的健康状态。
  • metadata(Map<String, String> 类型):ServiceInstance 关联的元数据。

ServiceDefinition

Dubbo 元数据服务与我们业务中发布的 Dubbo 服务无异,Consumer 端可以调用一个 ServiceInstance 的元数据服务获取其发布的全部服务的元数据

说到元数据,就不得不提到 ServiceDefinition 这个类,它可以来描述一个服务接口的定义,其核心字段如下。

  • canonicalName(String 类型):接口的完全限定名称。
  • codeSource(String 类型):服务接口所在的完整路径。
  • methods(List 类型):接口中定义的全部方法描述信息。在 MethodDefinition 中记录了方法的名称、参数类型、返回值类型以及方法参数涉及的所有 TypeDefinition。
  • types(List 类型):接口定义中涉及的全部类型描述信息,包括方法的参数和字段,如果遇到复杂类型,TypeDefinition 会递归获取复杂类型内部的字段。在 dubbo-metadata-api 模块中,提供了多种类型对应的 TypeBuilder 用于创建对应的 TypeDefinition,对于没有特定 TypeBuilder 实现的类型,会使用 DefaultTypeBuilder。

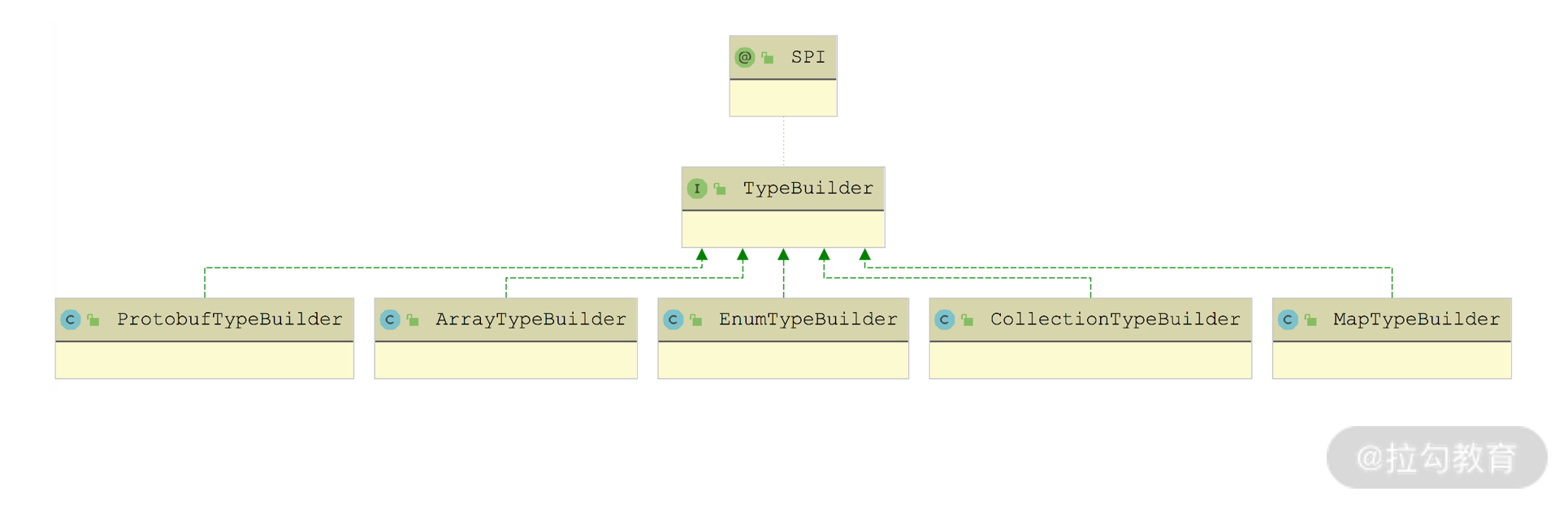

TypeBuilder 接口实现关系图

在服务发布的时候,会将服务的 URL 中的部分数据封装为 FullServiceDefinition 对象,然后作为元数据存储起来。FullServiceDefinition 继承了 ServiceDefinition,并在 ServiceDefinition 基础之上扩展了 params 集合(Map<String, String> 类型),用来存储 URL 上的参数。

MetadataService

接下来看 MetadataService 接口,在上一讲我们提到Dubbo 中的每个 ServiceInstance 都会发布 MetadataService 接口供 Consumer 端查询元数据,下图展示了 MetadataService 接口的继承关系:

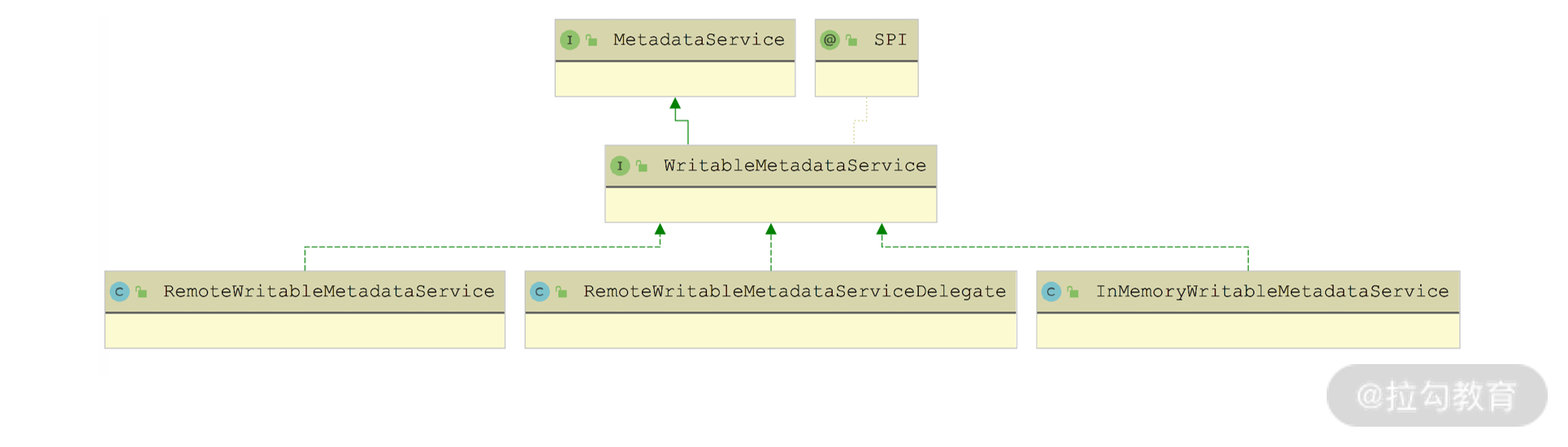

MetadataService 接口继承关系图

在 MetadataService 接口中定义了查询当前 ServiceInstance 发布的元数据的相关方法,具体如下所示:

public interface MetadataService {

    String serviceName(); // 获取当前ServiceInstance所属服务的名称

    default String version() {

        return VERSION; // 获取当前MetadataService接口的版本

    }

    // 获取当前ServiceInstance订阅的全部URL

    default SortedSet<String> getSubscribedURLs(){

        throw new UnsupportedOperationException("This operation is not supported for consumer.");

    }

    // 获取当前ServiceInstance发布的全部URL

    default SortedSet<String> getExportedURLs() {

        return getExportedURLs(ALL_SERVICE_INTERFACES);

    }

    // 根据服务接口查找当前ServiceInstance暴露的全部接口

    default SortedSet<String> getExportedURLs(String serviceInterface) {

        return getExportedURLs(serviceInterface, null);

    }

    // 根据服务接口和group两个条件查找当前ServiceInstance暴露的全部接口

    default SortedSet<String> getExportedURLs(String serviceInterface, String group) {

        return getExportedURLs(serviceInterface, group, null);

    }

    // 根据服务接口、group和version三个条件查找当前ServiceInstance暴露的全部接口

    default SortedSet<String> getExportedURLs(String serviceInterface, String group, String version) {

        return getExportedURLs(serviceInterface, group, version, null);

    }

    // 根据服务接口、group、version和protocol四个条件查找当前ServiceInstance暴露的全部接口

    SortedSet<String> getExportedURLs(String serviceInterface, String group, String version, String protocol);

    // 根据指定条件查询ServiceDefinition

    String getServiceDefinition(String interfaceName, String version, String group);

    String getServiceDefinition(String serviceKey);

}

在 MetadataService 接口中定义的都是查询元数据的方法,在其子接口 WritableMetadataService 中添加了一些发布元数据的写方法,具体定义如下:

@SPI(DEFAULT_METADATA_STORAGE_TYPE)

public interface WritableMetadataService extends MetadataService {

    @Override

    default String serviceName() {

        // ServiceName默认是从ApplicationModel中获取

        // ExtensionLoader、DubboBootstrap以及ApplicationModel是单个Dubbo进程范围内的单例对象,

        // ExtensionLoader用于Dubbo SPI机制加载扩展实现,DubboBootstrap用于启动Dubbo进程,

        // ApplicationModel用于表示一个Dubbo实例,其中维护了多个ProviderModel对象表示当前Dubbo实例发布的服务,

        // 维护了多个ConsumerModel对象表示当前Dubbo实例引用的服务。

        return ApplicationModel.getApplication();

    }

    boolean exportURL(URL url); // 发布该URL所代表的服务

    boolean unexportURL(URL url); // 注销该URL所代表的服务

    default boolean refreshMetadata(String exportedRevision, String subscribedRevision) {

        return true; // 刷新元数据

    }

    boolean subscribeURL(URL url); // 订阅该URL所代表的服务

    boolean unsubscribeURL(URL url); // 取消订阅该URL所代表的服务

    // 发布Provider端的ServiceDefinition

    void publishServiceDefinition(URL providerUrl);

    // 获取WritableMetadataService的默认扩展实现

    static WritableMetadataService getDefaultExtension() {

        return getExtensionLoader(WritableMetadataService.class).getDefaultExtension();

    }

    // 获取WritableMetadataService接口指定的扩展实现(无指定扩展名称,则返回默认扩展实现)

    static WritableMetadataService getExtension(String name) {

        return getExtensionLoader(WritableMetadataService.class).getOrDefaultExtension(name);

    }

}

WritableMetadataService 接口被 @SPI 注解修饰,是一个扩展接口,在前面的继承关系图中也可以看出,它有两个比较基础的扩展实现,分别是 InMemoryWritableMetadataService(默认扩展实现) 和 RemoteWritableMetadataServiceDelegate,对应扩展名分别是 local 和 remote

下面我们先来看 InMemoryWritableMetadataService 的实现,其中维护了三个核心集合。

  • exportedServiceURLs(ConcurrentSkipListMap<String, SortedSet<URL>> 类型):用于记录当前 ServiceInstance 发布的 URL 集合,其中 Key 是 ServiceKey(即 interface、group 和 version 三部分构成),Value 是对应的 URL 集合。
  • subscribedServiceURLs(ConcurrentSkipListMap<String, SortedSet<URL>> 类型):用于记录当前 ServiceInstance 引用的 URL 集合,其中 Key 是 ServiceKey(即 interface、group 和 version 三部分构成),Value 是对应的 URL 集合。
  • serviceDefinitions(ConcurrentSkipListMap<String, String> 类型):用于记录当前 ServiceInstance 发布的 ServiceDefinition 信息,其中 Key 为 Provider URL 的ServiceKey,Value 为对应的 ServiceDefinition 对象序列化之后的 JSON 字符串。

InMemoryWritableMetadataService 对 getExportedURLs()、getSubscribedURLs() 以及 getServiceDefinition() 方法的实现,就是查询上述三个集合的数据;对 (un)exportURL()、(un)subscribeURL() 和 publishServiceDefinition() 方法的实现,就是增删上述三个集合的数据。

(un)exportURL()、(un)subscribeURL() 等方法都是非常简单的集合操作,我们就不再展示,你若感兴趣的话可以参考源码进行学习。 这里我们重点来看一下 publishServiceDefinition() 方法对 ServiceDefinition 的处理:

public void publishServiceDefinition(URL providerUrl) {

    // 获取服务接口

    String interfaceName = providerUrl.getParameter(INTERFACE_KEY);

    if (StringUtils.isNotEmpty(interfaceName)

            && !ProtocolUtils.isGeneric(providerUrl.getParameter(GENERIC_KEY))) {

        Class interfaceClass = Class.forName(interfaceName);

        // 创建服务接口对应的ServiceDefinition对象

        ServiceDefinition serviceDefinition = ServiceDefinitionBuilder.build(interfaceClass);

        Gson gson = new Gson();

        // 将ServiceDefinition对象序列化为JSON对象

        String data = gson.toJson(serviceDefinition);

        // 将ServiceDefinition对象序列化之后的JSON字符串记录到serviceDefinitions集合

        serviceDefinitions.put(providerUrl.getServiceKey(), data);

        return;

    }

}

在 RemoteWritableMetadataService 实现中封装了一个 InMemoryWritableMetadataService 对象,并对 publishServiceDefinition() 方法进行了覆盖,具体实现如下:

public void publishServiceDefinition(URL url) {

    // 获取URL中的side参数值,决定调用publishProvider()还是publishConsumer()方法

    String side = url.getParameter(SIDE_KEY);

    if (PROVIDER_SIDE.equalsIgnoreCase(side)) {

        publishProvider(url);

    } else {

        publishConsumer(url);

    }

}

在 publishProvider() 方法中,首先会根据 Provider URL 创建对应的 FullServiceDefinition 对象,然后通过 MetadataReport 进行上报,具体实现如下:

private void publishProvider(URL providerUrl) throws RpcException {

    // 删除pid、timestamp、bind.ip、bind.port等参数

    providerUrl = providerUrl.removeParameters(PID_KEY, TIMESTAMP_KEY, Constants.BIND_IP_KEY,

            Constants.BIND_PORT_KEY, TIMESTAMP_KEY);

    // 获取服务接口名称

    String interfaceName = providerUrl.getParameter(INTERFACE_KEY);

    if (StringUtils.isNotEmpty(interfaceName)) {

        Class interfaceClass = Class.forName(interfaceName); // 反射

        // 创建服务接口对应的FullServiceDefinition对象,URL中的参数会记录到FullServiceDefinition的params集合中

        FullServiceDefinition fullServiceDefinition = ServiceDefinitionBuilder.buildFullDefinition(interfaceClass,

                providerUrl.getParameters());

        // 获取MetadataReport并上报FullServiceDefinition

        getMetadataReport().storeProviderMetadata(new MetadataIdentifier(providerUrl.getServiceInterface(),

                providerUrl.getParameter(VERSION_KEY), providerUrl.getParameter(GROUP_KEY),

                PROVIDER_SIDE, providerUrl.getParameter(APPLICATION_KEY)), fullServiceDefinition);

        return;

    }

}

publishConsumer() 方法则相对比较简单:首先会清理 Consumer URL 中 pid、timestamp 等参数,然后将 Consumer URL 中的参数集合进行上报。

不过,在 RemoteWritableMetadataService 中的 exportURL()、subscribeURL()、getExportedURLs()、getServiceDefinition() 等一系列方法都是空实现,这是为什么呢?其实我们从 RemoteWritableMetadataServiceDelegate 中就可以找到答案,注意,RemoteWritableMetadataServiceDelegate 才是 MetadataService 接口的 remote 扩展实现

在 RemoteWritableMetadataServiceDelegate 中同时维护了一个 InMemoryWritableMetadataService 对象和 RemoteWritableMetadataService 对象,exportURL()、subscribeURL() 等发布订阅相关的方法会同时委托给这两个 MetadataService 对象,getExportedURLs()、getServiceDefinition() 等查询方法则只会调用 InMemoryWritableMetadataService 对象进行查询。这里我们以 exportURL() 方法为例进行说明:

public boolean exportURL(URL url) {

    return doFunction(WritableMetadataService::exportURL, url);

}

private boolean doFunction(BiFunction<WritableMetadataService, URL, Boolean> func, URL url) {

    // 同时调用InMemoryWritableMetadataService对象和RemoteWritableMetadataService对象的exportURL()方法

    return func.apply(defaultWritableMetadataService, url) && func.apply(remoteWritableMetadataService, url);

}

MetadataReport

元数据中心是 Dubbo 2.7.0 版本之后新增的一项优化,其主要目的是将 URL 中的一部分内容存储到元数据中心,从而减少注册中心的压力。

元数据中心的数据只是给本端自己使用的,改动不需要告知对端,例如,Provider 修改了元数据,不需要实时通知 Consumer。这样,在注册中心存储的数据量减少的同时,还减少了因为配置修改导致的注册中心频繁通知监听者情况的发生,很好地减轻了注册中心的压力。

MetadataReport 接口是 Dubbo 节点与元数据中心交互的桥梁,其继承关系如下图所示:

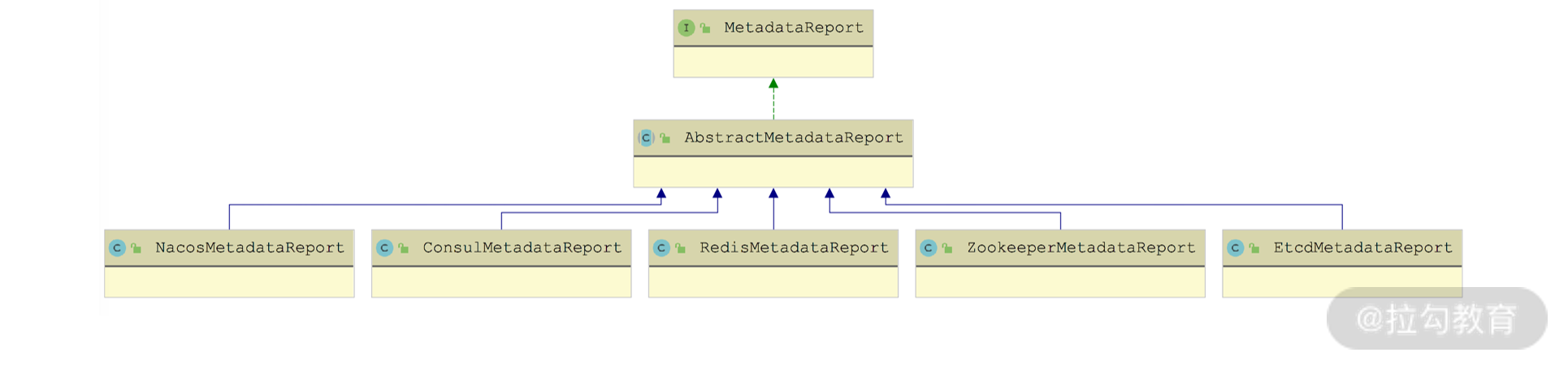

MetadataReport 继承关系图

我们先来看一下 MetadataReport 接口的核心定义:

public interface MetadataReport {

    // 存储Provider元数据

    void storeProviderMetadata(MetadataIdentifier providerMetadataIdentifier, ServiceDefinition serviceDefinition);

    // 存储Consumer元数据

    void storeConsumerMetadata(MetadataIdentifier consumerMetadataIdentifier, Map<String, String> serviceParameterMap);

    // 存储、删除Service元数据

    void saveServiceMetadata(ServiceMetadataIdentifier metadataIdentifier, URL url);

    void removeServiceMetadata(ServiceMetadataIdentifier metadataIdentifier);

    // 查询暴露的URL

    List<String> getExportedURLs(ServiceMetadataIdentifier metadataIdentifier);

    // 查询订阅数据

    void saveSubscribedData(SubscriberMetadataIdentifier subscriberMetadataIdentifier, Set<String> urls);

    List<String> getSubscribedURLs(SubscriberMetadataIdentifier subscriberMetadataIdentifier);

    // 查询ServiceDefinition

    String getServiceDefinition(MetadataIdentifier metadataIdentifier);

}

了解了 MetadataReport 接口定义的核心行为之后,接下来我们就按照其实现的顺序来介绍:先来分析 AbstractMetadataReport 抽象类提供的公共实现,然后以 ZookeeperMetadataReport 这个具体实现为例,介绍 MetadataReport 如何与 ZooKeeper 配合实现元数据上报。

1. AbstractMetadataReport

AbstractMetadataReport 中提供了所有 MetadataReport 的公共实现,其核心字段如下:

private URL reportURL; // 元数据中心的URL,其中包含元数据中心的地址

// 本地磁盘缓存,用来缓存上报的元数据

File file;

final Properties properties = new Properties();

// 内存缓存

final Map<MetadataIdentifier, Object> allMetadataReports = new ConcurrentHashMap<>(4);

// 该线程池除了用来同步本地内存缓存与文件缓存,还会用来完成异步上报的功能

private final ExecutorService reportCacheExecutor = Executors.newFixedThreadPool(1, new NamedThreadFactory("DubboSaveMetadataReport", true));

// 用来暂存上报失败的元数据,后面会有定时任务进行重试

final Map<MetadataIdentifier, Object> failedReports = new ConcurrentHashMap<>(4);

boolean syncReport; // 是否同步上报元数据

// 记录最近一次元数据上报的版本,单调递增

private final AtomicLong lastCacheChanged = new AtomicLong();

// 用于重试的定时任务

public MetadataReportRetry metadataReportRetry;

// 当前MetadataReport实例是否已经初始化

private AtomicBoolean initialized = new AtomicBoolean(false);

在 AbstractMetadataReport 的构造方法中,首先会初始化本地的文件缓存,然后创建 MetadataReportRetry 重试任务,并启动一个周期性刷新的定时任务,具体实现如下:

public AbstractMetadataReport(URL reportServerURL) {

    setUrl(reportServerURL);

    // 默认的本地文件缓存

    String defaultFilename = System.getProperty("user.home") + "/.dubbo/dubbo-metadata-" + reportServerURL.getParameter(APPLICATION_KEY) + "-" + reportServerURL.getAddress().replaceAll(":", "-") + ".cache";

    String filename = reportServerURL.getParameter(FILE_KEY, defaultFilename);

    File file = null;

    if (ConfigUtils.isNotEmpty(filename)) {

        file = new File(filename);

        if (!file.exists() && file.getParentFile() != null && !file.getParentFile().exists()) {

            if (!file.getParentFile().mkdirs()) {

                throw new IllegalArgumentException("...");

            }

        }

        if (!initialized.getAndSet(true) && file.exists()) {

            file.delete();

        }

    }

    this.file = file;

    // 将file文件中的内容加载到properties字段中

    loadProperties();

    // 是否同步上报元数据

    syncReport = reportServerURL.getParameter(SYNC_REPORT_KEY, false);

    // 创建重试任务

    metadataReportRetry = new MetadataReportRetry(reportServerURL.getParameter(RETRY_TIMES_KEY, DEFAULT_METADATA_REPORT_RETRY_TIMES),

            reportServerURL.getParameter(RETRY_PERIOD_KEY, DEFAULT_METADATA_REPORT_RETRY_PERIOD));

    // 是否周期性地上报元数据

    if (reportServerURL.getParameter(CYCLE_REPORT_KEY, DEFAULT_METADATA_REPORT_CYCLE_REPORT)) {

        ScheduledExecutorService scheduler = Executors.newSingleThreadScheduledExecutor(new NamedThreadFactory("DubboMetadataReportTimer", true));

        // 默认每隔1天将本地元数据全部刷新到元数据中心

        scheduler.scheduleAtFixedRate(this::publishAll, calculateStartTime(), ONE_DAY_IN_MILLISECONDS, TimeUnit.MILLISECONDS);

    }

}

在 AbstractMetadataReport.storeProviderMetadata() 方法中,首先会根据 syncReport 字段值决定是同步上报还是异步上报:如果是同步上报,则在当前线程执行上报操作;如果是异步上报,则在 reportCacheExecutor 线程池中执行上报操作。具体的上报操作是在storeProviderMetadataTask() 方法中完成的:

private void storeProviderMetadataTask(MetadataIdentifier providerMetadataIdentifier, ServiceDefinition serviceDefinition) {

    try {

        // 将元数据记录到allMetadataReports集合

        allMetadataReports.put(providerMetadataIdentifier, serviceDefinition);

        // 如果之前上报失败,则在failedReports集合中有记录,这里上报成功之后会将其删除

        failedReports.remove(providerMetadataIdentifier);

        // 将元数据序列化成JSON字符串

        Gson gson = new Gson();

        String data = gson.toJson(serviceDefinition);

        // 上报序列化后的元数据

        doStoreProviderMetadata(providerMetadataIdentifier, data);

        // 将序列化后的元数据保存到本地文件缓存中

        saveProperties(providerMetadataIdentifier, data, true, !syncReport);

    } catch (Exception e) {

        // 如果上报失败,则在failedReports集合中进行记录,然后由metadataReportRetry任务中进行重试

        failedReports.put(providerMetadataIdentifier, serviceDefinition);

        metadataReportRetry.startRetryTask();

    }

}

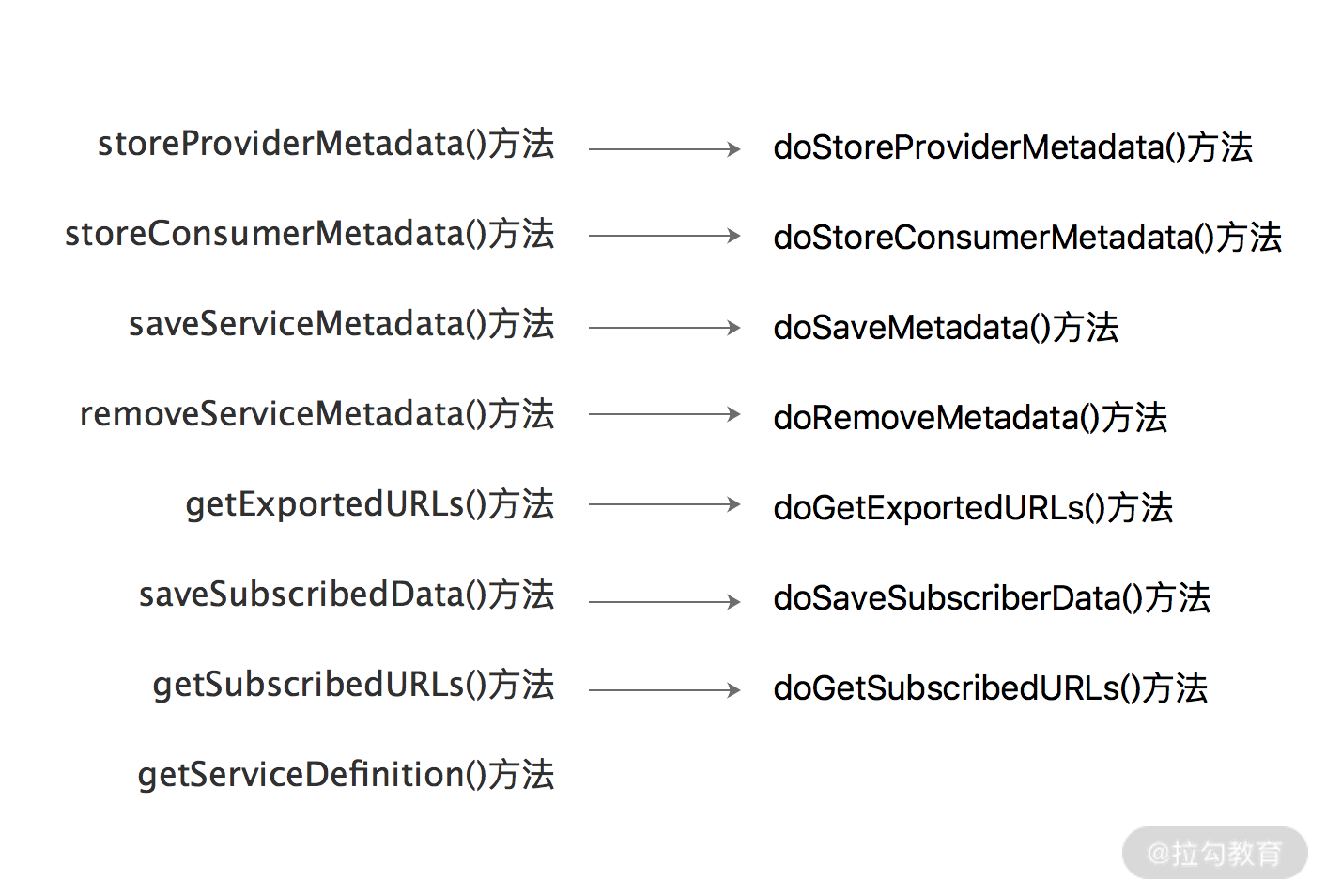

我们可以看到这里调用了 doStoreProviderMetadata() 方法和 saveProperties() 方法。其中, doStoreProviderMetadata() 方法是一个抽象方法,对于不同的元数据中心实现有不同的实现,这个方法的具体实现在后面会展开分析。saveProperties() 方法中会更新 properties 字段,递增本地缓存文件的版本号,最后(同步/异步)执行 SaveProperties 任务,更新本地缓存文件的内容,具体实现如下:

private void saveProperties(MetadataIdentifier metadataIdentifier, String value, boolean add, boolean sync) {

    if (file == null) {

        return;

    }

    if (add) { // 更新properties中的元数据

        properties.setProperty(metadataIdentifier.getUniqueKey(KeyTypeEnum.UNIQUE_KEY), value);

    } else {

        properties.remove(metadataIdentifier.getUniqueKey(KeyTypeEnum.UNIQUE_KEY));

    }

    // 递增版本

    long version = lastCacheChanged.incrementAndGet();

    if (sync) { // 同步更新本地缓存文件

        new SaveProperties(version).run();

    } else { // 异步更新本地缓存文件

        reportCacheExecutor.execute(new SaveProperties(version));

    }

}

下面我们再来看 SaveProperties 任务的核心方法—— doSaveProperties() 方法,该方法中实现了刷新本地缓存文件的全部操作

private void doSaveProperties(long version) {

    if (version < lastCacheChanged.get()) { // 对比当前版本号和此次SaveProperties任务的版本号

        return;

    }

    if (file == null) { // 检测本地缓存文件是否存在

        return;

    }

    try {

        // 创建lock文件

        File lockfile = new File(file.getAbsolutePath() + ".lock");

        if (!lockfile.exists()) {

            lockfile.createNewFile();

        }

        try (RandomAccessFile raf = new RandomAccessFile(lockfile, "rw");

                FileChannel channel = raf.getChannel()) {

            FileLock lock = channel.tryLock(); // 对lock文件加锁

            if (lock == null) {

                throw new IOException("Can not lock the metadataReport cache file " + file.getAbsolutePath() + ", ignore and retry later, maybe multi java process use the file, please config: dubbo.metadata.file=xxx.properties");

            }

            try {

                if (!file.exists()) { // 保证本地缓存文件存在

                    file.createNewFile();

                }

                // 将properties中的元数据保存到本地缓存文件中

                try (FileOutputStream outputFile = new FileOutputStream(file)) {

                    properties.store(outputFile, "Dubbo metadataReport Cache");

                }

            } finally {

                lock.release(); // 释放lock文件上的锁

            }

        }

    } catch (Throwable e) {

        if (version < lastCacheChanged.get()) { // 比较版本号

            return;

        } else { // 如果写文件失败,则重新提交SaveProperties任务,再次尝试

            reportCacheExecutor.execute(new SaveProperties(lastCacheChanged.incrementAndGet()));

        }

    }

}

了解了刷新本地缓存文件的核心逻辑之后,我们再来看 AbstractMetadataReport 中失败重试的逻辑。MetadataReportRetry 中维护了如下核心字段:

// 执行重试任务的线程池

ScheduledExecutorService retryExecutor = Executors.newScheduledThreadPool(0, new NamedThreadFactory("DubboMetadataReportRetryTimer", true));

// 重试任务关联的Future对象

volatile ScheduledFuture retryScheduledFuture;

// 记录重试任务的次数

final AtomicInteger retryCounter = new AtomicInteger(0);

// 重试任务的时间间隔

long retryPeriod;

// 无失败上报的元数据之后,重试任务会再执行600次,才会销毁

int retryTimesIfNonFail = 600;

// 失败重试的次数上限,默认为100次,即重试失败100次之后会放弃

int retryLimit;

在 startRetryTask() 方法中,MetadataReportRetry 会创建一个重试任务,并提交到 retryExecutor 线程池中等待执行(如果已存在重试任务,则不会创建新任务)。在重试任务中会调用 AbstractMetadataReport.retry() 方法完成重新上报,当然也会判断 retryLimit 等执行条件,具体实现比较简单,这里就不再展示,你若感兴趣的话可以参考源码进行学习。

AbstractMetadataReport.retry() 方法的具体实现如下:

public boolean retry() {

    return doHandleMetadataCollection(failedReports);

}

private boolean doHandleMetadataCollection(Map<MetadataIdentifier, Object> metadataMap) {

    if (metadataMap.isEmpty()) { // 没有上报失败的元数据

        return true;

    }

    // 遍历failedReports集合中失败上报的元数据,逐个调用storeProviderMetadata()方法或storeConsumerMetadata()方法重新上报

    Iterator<Map.Entry<MetadataIdentifier, Object>> iterable = metadataMap.entrySet().iterator();

    while (iterable.hasNext()) {

        Map.Entry<MetadataIdentifier, Object> item = iterable.next();

        if (PROVIDER_SIDE.equals(item.getKey().getSide())) {

            this.storeProviderMetadata(item.getKey(), (FullServiceDefinition) item.getValue());

        } else if (CONSUMER_SIDE.equals(item.getKey().getSide())) {

            this.storeConsumerMetadata(item.getKey(), (Map) item.getValue());

        }

    }

    return false;

}

在 AbstractMetadataReport 的构造方法中,会根据 reportServerURL(也就是后面的 metadataReportURL)参数启动一个“天”级别的定时任务,该定时任务会执行 publishAll() 方法,其中会通过 doHandleMetadataCollection() 方法将 allMetadataReports 集合中的全部元数据重新进行上报。该定时任务默认是在凌晨 02:00~06:00 启动,每天执行一次。

到此为止,AbstractMetadataReport 为子类实现的公共能力就介绍完了,其他方法都是委托给了相应的 do*() 方法,这些 do*() 方法都是在 AbstractMetadataReport 子类中实现的。

Drawing 3.png

2. BaseMetadataIdentifier

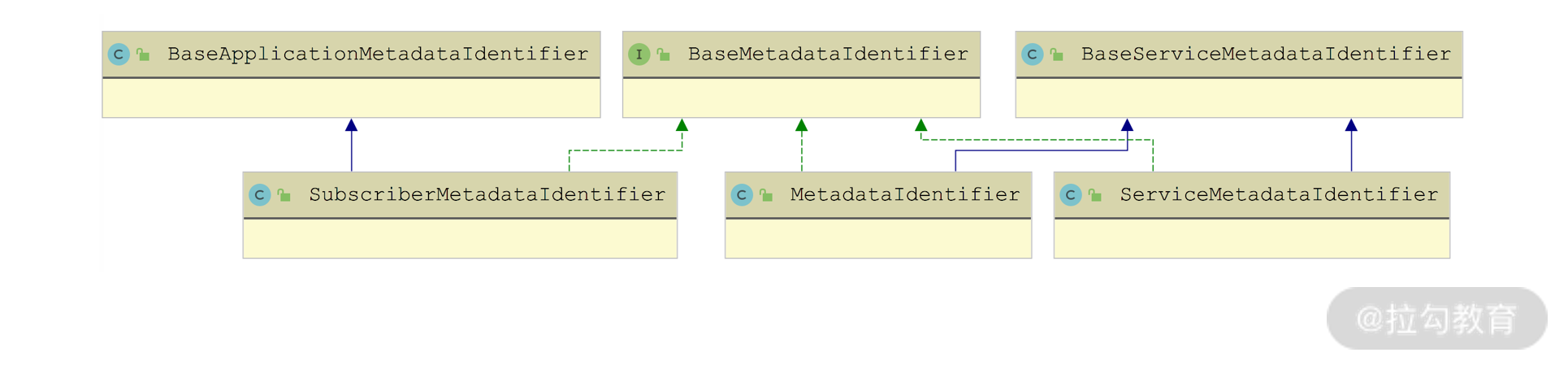

在 AbstractMetadataReport 上报元数据的时候,元数据对应的 Key 都是BaseMetadataIdentifier 类型的对象,其继承关系如下图所示:


BaseMetadataIdentifier 继承关系图

  • MetadataIdentifier 中包含了服务接口、version、group、side 和 application 五个核心字段。
  • ServiceMetadataIdentifier 中包含了服务接口、version、group、side、revision 和 protocol 六个核心字段。
  • SubscriberMetadataIdentifier 中包含了服务接口、version、group、side 和 revision 五个核心字段。

3. MetadataReportFactory & MetadataReportInstance

MetadataReportFactory 是用来创建 MetadataReport 实例的工厂,具体定义如下:

@SPI("redis")

public interface MetadataReportFactory {

    @Adaptive({"protocol"})

    MetadataReport getMetadataReport(URL url);

}

MetadataReportFactory 是个扩展接口,从 @SPI 注解的默认值可以看出Dubbo 默认使用 Redis 实现元数据中心。 Dubbo 提供了针对 ZooKeeper、Redis、Consul 等作为元数据中心的 MetadataReportFactory 实现,如下图所示:

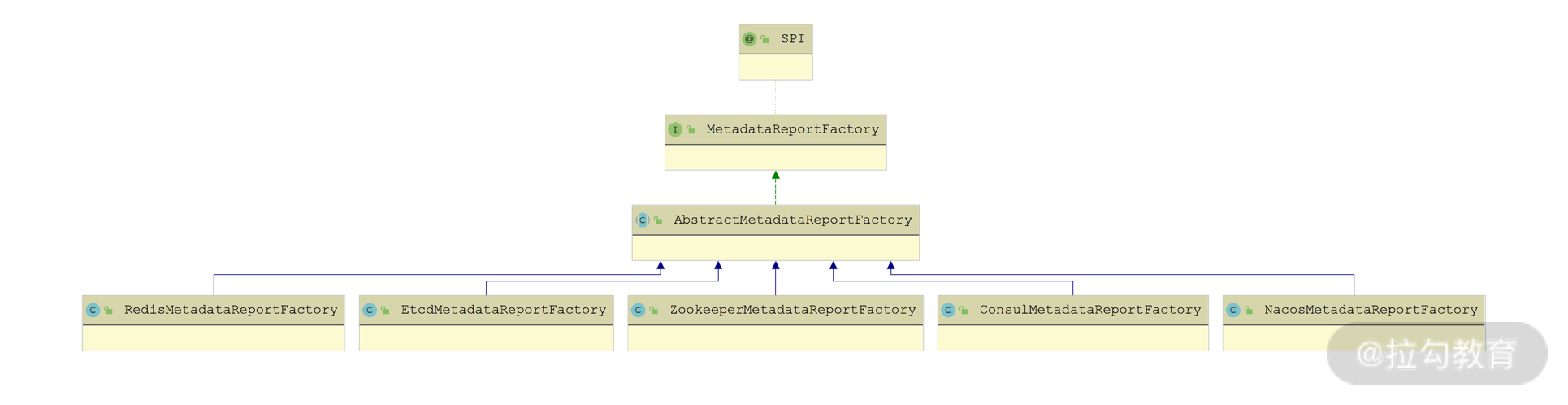

MetadataReportFactory 继承关系图

这些 MetadataReportFactory 实现都继承了 AbstractMetadataReportFactory,在 AbstractMetadataReportFactory 提供了缓存 MetadataReport 实现的功能,并定义了一个 createMetadataReport() 抽象方法供子类实现。另外,AbstractMetadataReportFactory 实现了 MetadataReportFactory 接口的 getMetadataReport() 方法,下面我们就来简单看一下该方法的实现:

public MetadataReport getMetadataReport(URL url) {

    // 清理export、refer参数

    url = url.setPath(MetadataReport.class.getName())

            .removeParameters(EXPORT_KEY, REFER_KEY);

    String key = url.toServiceString();

    LOCK.lock();

    try {

        // 从SERVICE_STORE_MAP集合(ConcurrentHashMap<String, MetadataReport>类型)中查询是否已经缓存有对应的MetadataReport对象

        MetadataReport metadataReport = SERVICE_STORE_MAP.get(key);

        if (metadataReport != null) { // 直接返回缓存的MetadataReport对象

            return metadataReport;

        }

        // 创建新的MetadataReport对象,createMetadataReport()方法由子类具体实现

        metadataReport = createMetadataReport(url);

        // 将MetadataReport缓存到SERVICE_STORE_MAP集合中

        SERVICE_STORE_MAP.put(key, metadataReport);

        return metadataReport;

    } finally {

        LOCK.unlock();

    }

}

MetadataReportInstance 是一个单例对象,其中会获取 MetadataReportFactory 的适配器,并根据 init() 方法传入的 metadataReportURL 选择对应的 MetadataReportFactory 创建 MetadataReport 实例,这也是当前 Dubbo 进程全局唯一的 MetadataReport 实例。

MetadataReportInstance 的具体实现比较简单,这里就不再展示,你若感兴趣的话可以参考源码进行学习。

4. ZookeeperMetadataReport

下面我们来看 dubbo-metadata-report-zookeeper 模块是如何接入 ZooKeeper 作为元数据中心的。

我们首先关注 dubbo-metadata-report-zookeeper 模块的 SPI 文件,可以看到 ZookeeperMetadataReportFactory 的扩展名称是 zookeeper:

zookeeper=org.apache.dubbo.metadata.store.zookeeper.ZookeeperMetadataReportFactory

在 ZookeeperMetadataReportFactory 的 createMetadataReport() 方法中会创建 ZookeeperMetadataReport 这个 MetadataReport 实现类的对象。

在 ZookeeperMetadataReport 中维护了一个 ZookeeperClient 实例用来和 ZooKeeper 进行交互。ZookeeperMetadataReport 读写元数据的根目录是 metadataReportURL 的 group 参数值,默认值为 dubbo。

下面再来看 ZookeeperMetadataReport 对 AbstractMetadataReport 中各个 do*() 方法的实现,这些方法核心都是通过 ZookeeperClient 创建、查询、删除对应的 ZNode 节点,没有什么复杂的逻辑,关键是明确一下操作的 ZNode 节点的 path 是什么

doStoreProviderMetadata() 方法和 doStoreConsumerMetadata() 方法会调用 storeMetadata() 创建相应的 ZNode 节点:

private void storeMetadata(MetadataIdentifier metadataIdentifier, String v) {

    zkClient.create(getNodePath(metadataIdentifier), v, false);

}

String getNodePath(BaseMetadataIdentifier metadataIdentifier) {

    return toRootDir() + metadataIdentifier.getUniqueKey(KeyTypeEnum.PATH);

}

MetadataIdentifier 对象对应 ZNode 节点的 path 默认格式是 :

/dubbo/metadata/服务接口/version/group/side/application

对应 ZNode 节点的 Value 是 ServiceDefinition 序列化后的 JSON 字符串。

doSaveMetadata()、doRemoveMetadata() 以及 doGetExportedURLs() 方法参数是 ServiceMetadataIdentifier 对象,对应的 ZNode 节点 path 是:

/dubbo/metadata/服务接口/version/group/side/protocol/revision

doSaveSubscriberData()、doGetSubscribedURLs() 方法的参数是 SubscriberMetadataIdentifier 对象,对应的 ZNode 节点 path 是:

/dubbo/metadata/服务接口/version/group/side/revision

MetadataServiceExporter

了解了 MetadataService 接口的核心功能和底层实现之后,我们接着再来看 MetadataServiceExporter 接口,这个接口负责将 MetadataService 接口作为一个 Dubbo 服务发布出去

下面来看 MetadataServiceExporter 接口的具体定义:

public interface MetadataServiceExporter {

    // 将MetadataService作为一个Dubbo服务发布出去

    MetadataServiceExporter export();

    // 注销掉MetadataService服务

    MetadataServiceExporter unexport();

    // MetadataService可能以多种协议发布,这里返回发布MetadataService服务的所有URL

    List<URL> getExportedURLs();

    // 检测MetadataService服务是否已经发布

    boolean isExported();

}

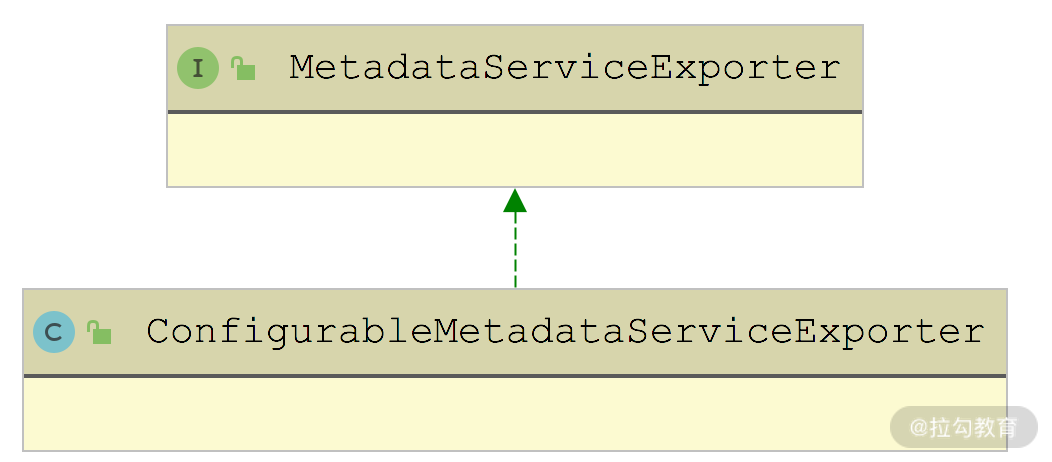

MetadataServiceExporter 只有 ConfigurableMetadataServiceExporter 这一个实现,如下图所示:

Drawing 6.png

MetadataServiceExporter 继承关系图

ConfigurableMetadataServiceExporter 的核心实现是 export() 方法,其中会创建一个 ServiceConfig 对象完成 MetadataService 服务的发布:

public ConfigurableMetadataServiceExporter export() {

    if (!isExported()) {

        // 创建ServiceConfig对象

        ServiceConfig<MetadataService> serviceConfig = new ServiceConfig<>();

        serviceConfig.setApplication(getApplicationConfig());

        serviceConfig.setRegistries(getRegistries());

        serviceConfig.setProtocol(generateMetadataProtocol()); // 设置Protocol(默认是Dubbo)

        serviceConfig.setInterface(MetadataService.class); // 设置服务接口

        serviceConfig.setRef(metadataService); // 设置MetadataService对象

        serviceConfig.setGroup(getApplicationConfig().getName()); // 设置group

        serviceConfig.setVersion(metadataService.version()); // 设置version

        // 发布MetadataService服务,ServiceConfig发布服务的流程在前面已经详细分析过了,这里不再展开

        serviceConfig.export();

        this.serviceConfig = serviceConfig;

    } else {

        ... // 输出日志

    }

    return this;

}

ServiceNameMapping

ServiceNameMapping 接口的主要功能是实现 Service ID 到 Service Name 之间的转换,底层会依赖配置中心实现数据存储和查询。ServiceNameMapping 接口的定义如下:

@SPI("default")

public interface ServiceNameMapping {

    // 服务接口、group、version、protocol四部分构成了Service ID,并与当前Service Name之间形成映射,记录到配置中心

    void map(String serviceInterface, String group, String version, String protocol);

    // 根据服务接口、group、version、protocol四部分构成的Service ID,查询对应的Service Name

    Set<String> get(String serviceInterface, String group, String version, String protocol);

    // 获取默认的ServiceNameMapping接口的扩展实现

    static ServiceNameMapping getDefaultExtension() {

        return getExtensionLoader(ServiceNameMapping.class).getDefaultExtension();

    }

}

DynamicConfigurationServiceNameMapping 是 ServiceNameMapping 的默认实现,也是唯一实现,其中会依赖 DynamicConfiguration 读写配置中心,完成 Service ID 和 Service Name 的映射。首先来看 DynamicConfigurationServiceNameMapping 的 map() 方法:

public void map(String serviceInterface, String group, String version, String protocol) {

    // 跳过MetadataService接口的处理

    if (IGNORED_SERVICE_INTERFACES.contains(serviceInterface)) {

        return;

    }

    // 获取DynamicConfiguration对象

    DynamicConfiguration dynamicConfiguration = DynamicConfiguration.getDynamicConfiguration();

    // 从ApplicationModel中获取Service Name

    String key = getName();

    String content = valueOf(System.currentTimeMillis());

    execute(() -> {

        // 在配置中心创建映射关系,这里的buildGroup()方法虽然接收四个参数,但是只使用了serviceInterface

        // 也就是使用创建了服务接口到Service Name的映射

        // 可以暂时将配置中心理解为一个KV存储,这里的Key是buildGroup()方法返回值+Service Name构成的,value是content(即时间戳)

        dynamicConfiguration.publishConfig(key, buildGroup(serviceInterface, group, version, protocol), content);

    });

}

在 DynamicConfigurationServiceNameMapping.get() 方法中,会根据传入的服务接口名称、group、version、protocol 组成 Service ID,查找对应的 Service Name,如下所示:

public Set<String> get(String serviceInterface, String group, String version, String protocol) {

    // 获取DynamicConfiguration对象
    DynamicConfiguration dynamicConfiguration = DynamicConfiguration.getDynamicConfiguration();

    // 根据Service ID从配置查找Service Name
    Set<String> serviceNames = new LinkedHashSet<>();

    execute(() -> {
        Set<String> keys = dynamicConfiguration.getConfigKeys(buildGroup(serviceInterface, group, version, protocol));
        serviceNames.addAll(keys);

    });

    // 返回查找到的全部Service Name
    return Collections.unmodifiableSet(serviceNames);

}

总结

本课时我们重点介绍了服务自省架构中元数据相关的实现。

  • 首先我们介绍了 ServiceInstance 和 ServiceDefinition 是如何抽象一个服务实例以及服务定义的。
  • 紧接着讲解了元数据服务接口的定义,也就是 MetadataService 接口及核心的扩展实现。
  • 接下来详细分析了 MetadataReport 接口的实现,了解了它是如何与元数据中心配合,实现元数据上报功能的。
  • 然后还说明了 MetadataServiceExporter 的实现,了解了发布元数据服务的核心原理。
  • 最后,我们介绍了 ServiceNameMapping 接口以及其默认实现,它实现了 Service ID 与 Service Name 的映射,也是服务自省架构中不可或缺的一部分。
