13|多人协同编辑:野百合的春天为啥来得这么晚?

这一讲我们来说说低代码平台的一个甜蜜的烦恼:多人协同编辑。

为什么说这是一个甜蜜的烦恼呢?因为一旦低代码平台有了这样的需求,就意味着它已经可以开发出有相当复杂度的 App 了,也意味着各方对低代码平台已经有了较强的信心,甚至说它在复杂 App 开发方面已经相当深入了。我们可以说这样的低代码平台已经具备了较强的开发能力。

说它是一个烦恼,是因为往往这个时候的低代码平台已经成型了,底层数据结构必然已经固化。如果平台架构早期未考虑到多人协同的话,此时就很难采用最优解来解决这个需求了,只能退而求次,采用迂回的方法。

那么今天,我们就从多人协作功能的实现难点入手,聊聊它的实现方案和注意事项。

多人协作功能的难点是什么?

面对这个问题,可能你会猜难点是多个编辑器之间的点对点通信和实时数据传输。不可否认,这是一个难点。但现在的 web 技术有太多的解决方案了,WebSocket,WebRTC 等都是极好的解决方案,我推荐优先选择 WebSocket。

因为 WebSocket 更成熟,服务端实现方案多且完善,它更加适用于一对多广播,相对来说,WebRTC 更适合用于 P2P 传输音像多媒体信息,实现更加复杂。更具体的,你可以自己搜下相关资料。

那么真正的难点是啥呢?我认为首先是如何解决冲突。你想,多人对同一个工程进行编辑,难免会同时对同一个组件的同一个属性做操作,或者是你在改某个组件,而我要把它删除。这样的操作就会产生冲突。

那么如何解决冲突呢?有一个办法,我们可以像 git 那样,标记每个冲突点,然后中断 App 开发的工作,强制要求他们做出选择呀。这是一种办法,但是不彻底。这个问题,我们可以用一种釜底抽薪式的解决方案,就是不让冲突出现

那么如何避免冲突呢?到这里就需要介绍 CRDT 算法了,CRDT,也就是 Conflict-free Replicated Data Type,无冲突复制数据类型。

实际上冲突是不可避免的,只是 CRDT 采用了某种策略,就像一个和事佬一样,帮助协同编辑的各方妥善安排了冲突。但这个策略已经超出了这讲的范畴,有兴趣你可以自行了解一下 LWW(即 Last Writer Wins)策略。当冲突发生时,谁对谁错不重要,重要的是,各方能协商一致,且各方都可稳妥地拿到这个协商结果。

CRDT 是一个算法,而且还挺复杂的,那么有没有实现了这个算法的库呢?

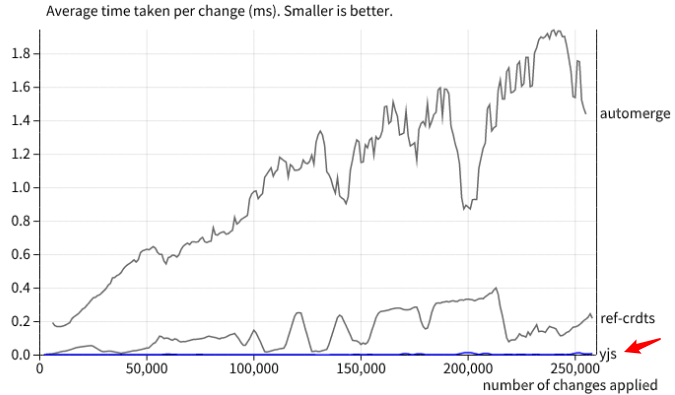

必须有!适合 JavaScript 生态圈的,有 3 个,分别是 Yjs,automerge 和 ref-crdts。这三者的性能对比,你可以参考下面这个图(引自雪碧的文章):

这三个都是当前主流的 CRDT 实现,它们主要的应用场合都是多人协作在线文档,但他们也支持 json 这样的数据结构,所以,也可以用于低代码平台的多人协作功能。

这里你要注意图中红色的箭头,Yjs 的效率非常高,几乎与横轴贴合在一起。所以应该选择哪个,就不需要我多说了吧?

前面我说了,多人协作的难点首先是冲突,既然有首先,那当然就有其次了。其次的难点就是历史记录管理

请你想想,多人一起编辑一个 App,你总不能把别人的修改给撤销了吧?如果真是这样,那冲突就可能从线上发展到线下去了(要打起来了)。但是大家同时操作产生的历史记录交织在一起,要完全依赖你自己设计解决方案来实现撤销功能,想想都觉得很复杂。

莫急,Yjs 提供了一个 UndoManager,可以用于记录使用人的历史记录和正确地执行撤销、重做等功能。非常贴心。

既然有其次的难点,想必还有再次的难点,那就是,很可惜,CRDT 的解决方案,你可能用不了!(手动恐惧)

这就是所谓“多人协作功能作为一个甜蜜的烦恼”中烦恼的部分。

为啥这么说呢?如果你采用 CRDT 解决方案,数据保存的格式就必须采用它定义的格式。一句话说明 CRDT 的原理:对所有操作打上时间戳,然后通过网络把各人编辑产生的历史记录分发出去,本地接收后,完成合并。合并历史记录时,所有冲突点,都使用 LWW 策略处理冲突。所以历史记录的格式是所有 CRDT 解决方案的根基

但是,历史记录的格式,何尝又不是低代码平台正常运行的基础之一呢?虽然不是决定性的基础,但是在低代码平台成型之后,我们要对这个部分做调整,必然是伤筋动骨啊!

另外,应用数据的归属也是一个阻碍多人协作的问题。低代码平台基本上都会按照用户来隔离应用数据,即用户只能看到自己的应用数据,无法看到他人的数据,甚至多数平台会采用租户的方式,对应用数据做物理隔离。

一言蔽之就是,用户数据的存储方式也需要在平台建设之初就有多人协作的考虑,否则后期的调整也是伤筋动骨。

多人协作这个功能,就是一株野百合,它总能等到属于它的春天的到来,但是春天的脚步是如此缓慢,姗姗来迟,待到低代码平台的成熟度高到足以支持需要多人一起开发复杂 App 的时候,已然太晚,木已成舟,这时再对底层基础功能做调整很不现实。此时,CRDT 解决方案再巧妙,Yjs 性能再好,UndoManager 再贴心,你也只能望洋兴叹。

这小段文字描述的正是我的心情。但是,当你看到这一讲的时候,希望你还有机会作出选择。

前面描述了 CRDT 的种种好处,如果你的平台现在还未定型,还有机会选择 CRDT 的话,可能已经摩拳擦掌要试一试 CRDT 了,请先别急,我现在要来泼点冷水。

CRDT 一定是银弹吗?

目前业界对 CRDT 最成熟的使用是多人协作在线文档。虽然 CRDT 算法的初衷并非只针对多人协作文档,同时 Yjs、automerge 等实现也确实可以支持 JSON 数据结构,这是低代码平台所必需的。但是,我确实很少听说有低代码平台实际使用这个功能的。

低代码平台的使用过程(即 App 的开发过程),与在线文档是有很大差别的,我接下来会给出一个情形,说明低代码平台即使使用 CRDT,也会出现冲突。作为一点背景知识,虽然前文已经有提了一点了,这里我们还需要进一步解释为啥 CRDT 可以做到 conflict-free。

简而言之就是及时,及时意味着任何修改,都要及时记录。注意只需要及时记录就好,不需要及时同步给各个协同者。

因为及时记录下来的同时,一个时间戳和插入位置就被生成并记录到编辑历史中。此时即使有多人在同时编辑,产生大量编辑记录,但各个历史记录的时间戳却各不一样。即使此时网络都堵塞了,导致这些编辑记录都未能及时同步,也没关系的。在网络恢复之后,他人的编辑记录同步过来后,不同插入位置的编辑记录不会有冲突,它们会按照时序在本地生效。相同插入位置的编辑记录则以 LWW 策略,挑选最后一个改写记录作为最终结果。

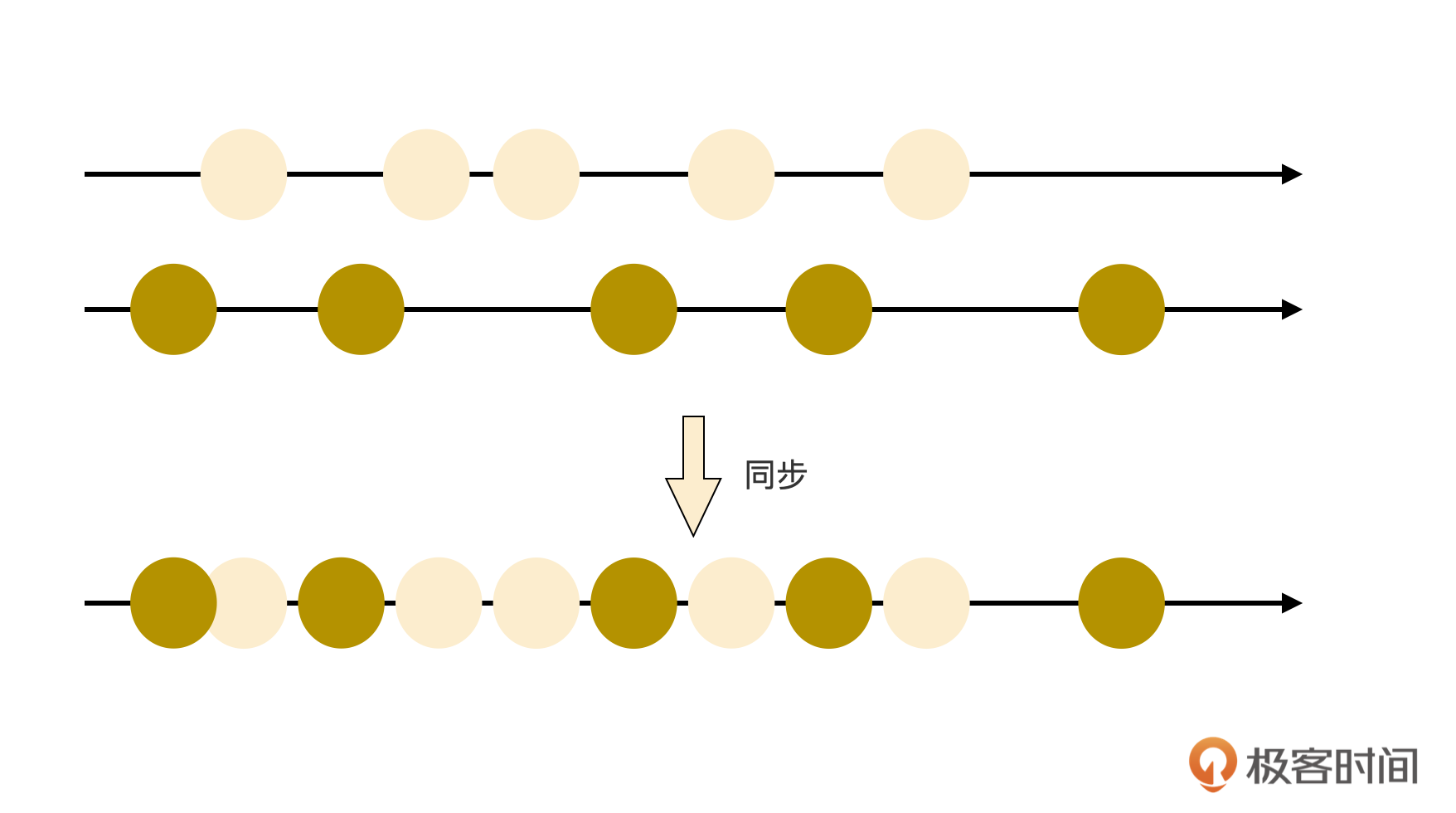

这个过程的示意图如下:

那在低代码平台上,啥情况下会出现保存不及时的情形?

这就和低代码的开发方式的特征有关了。可视化开发是低代码的主要特征,因此在开发过程中,如果涉及复杂的配置,不可避免地需要使用对话框来承载。比如下面这个例子,弹出一个对话框来组织一次复杂配置的过程,是很常见的:

注意,为了使用友好,对话框会有确定按钮,等用户点击确定按钮之后,再一次性保存使用的配置,点击取消则会丢弃对话框上所有修改,这是一个很有用的功能。

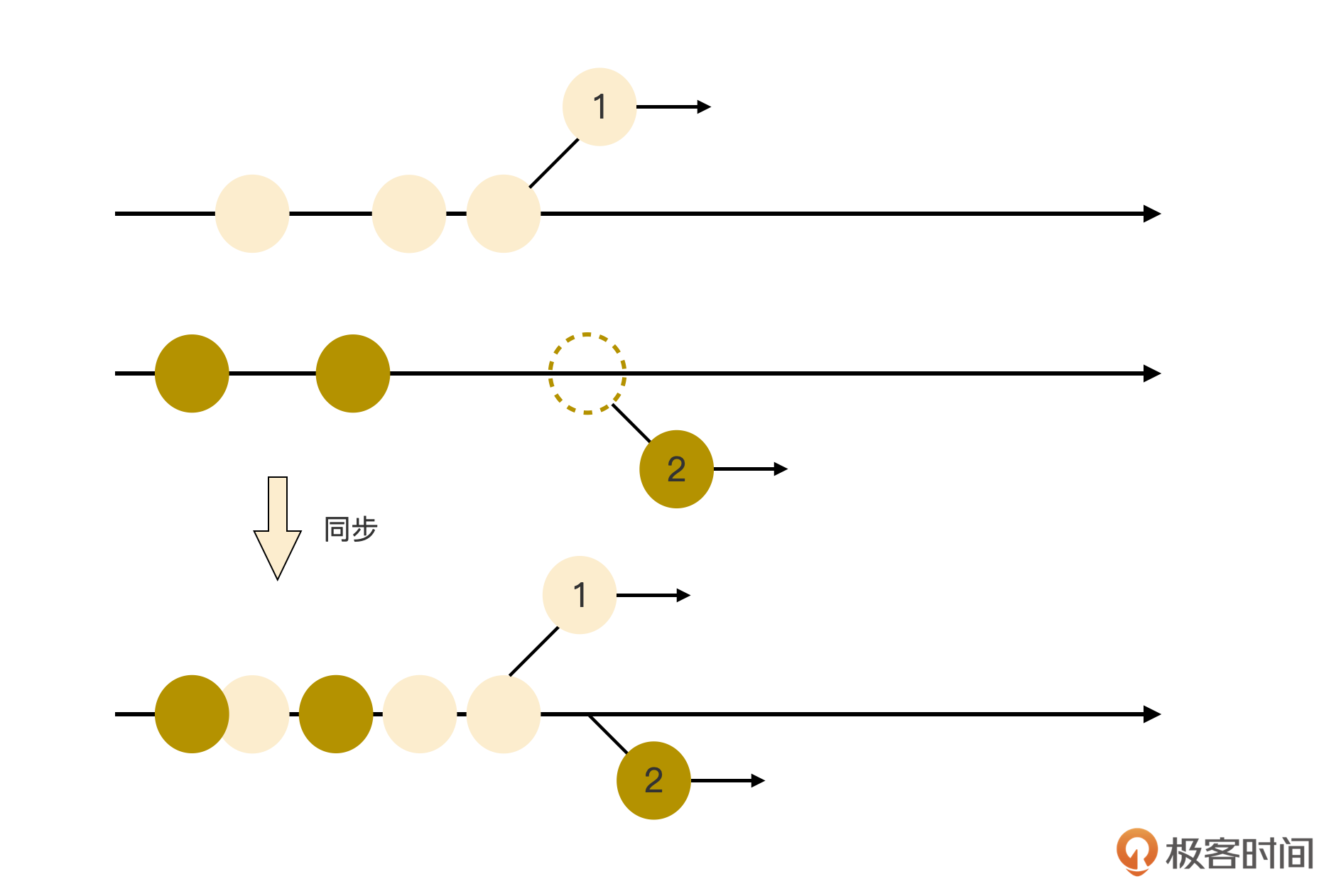

问题就出在这个地方了。如果对话框上的修改未能及时保存下来,有人在某个对话框上编辑的同时,恰好另一个人也打开了同一个对话框开始配置,这个情况下,冲突就出现了:

图中虚线的编辑记录与他人打开同一个对话框时的记录是相同的

你可能会有疑问,此时 LWW 策略不再适用了吗?

其实,LWW 是适用的,但问题在于这样非常不友好。为啥呢?因为对话框承载的是复杂配置,包含大量的配置项,使用 LWW 简单粗暴地进行二选一,这样必然有人的工作会被白白浪费掉。再者,即使在同一个对话框上,也有可能未编辑到同一个属性,此时记录 1 和记录 2 是可以直接合并的,因此我们不能简单粗暴地使用 LWW 策略来处理。

在这个情形下,CRDT 无法避免冲突。

CRDT 在低代码平台上“水土不服”的第二个表现是,性能问题。在线文档也有所见即所得效果,任何修改同步过来后,都可以毫秒级生效。但与在线文档不一样的是,低代码的所见即所得效果则“昂贵”许多,它需要时间来编译,需要更多的时间来渲染。在 App 复杂时,需要三五秒才能完成一次反馈。在这样的响应速度下,如果同时编辑 App 人数太多,那基本大家的时间都会消耗在无休止的等待上了。

第三个“水土不服”的表现是,修改位置。在线文档的插入位置十分简单,只需两个整数记录光标所在的行和列即可。

但低代码平台的插入位置则复杂得多。因为低代码平台存储的数据是一份结构化的数据,因此插入位置需要使用一个类似 DOM 树的 xpath 的形式来表示。这还不够,一个 xpath 对应的是结构化数据里的一个属性,这个属性的值有可能是简单值,也有可能是多行文本,比如一段代码(关于为啥属性值会是一段代码的原因,你可以回顾一下第 11 讲高低代码混合开发)。

如果是简单值,那使用 LWW 策略时,二话不说,直接覆盖就完了,但当面对多行文本时,直接覆盖就不妥了。设想一下,前一个人,对某个多行属性做了数十行的改动,而后一个人只对同一个多行属性修改了 1 个字符,无脑应用 LWW 策略的话,前一个人的数十行修改就丢了。这也是一个问题。

那这些问题有没有解决办法呢?都有。

  • 对于冲突问题,有一个比较优雅的解决方案是,使用一个临时的独立的影子历史记录来及时保存所有修改。在确定要保存这个影子记录时,将所有的修改合入主修改记录序列中,否则将其丢弃即可。影子历史记录里的修改依然保持及时被记录的特征,所以在应用 LWW 策略规避冲突时,被直接覆盖的工作就小到可以忍受的程度;
  • 对于性能问题,可以考虑约束同时编辑的人数,但这治标不治本。一个更好的方法是引入懒渲染的方式,即只在需要的时候启动渲染,其他情况下只记录并提示有多少未渲染的修改即可;
  • 对于多行属性的问题,可以学习一下 git 的做法,你一定用过 git 合并过代码,对不同行所做的修改,git 合并时是不会冲突的,对吧?所以,除了 xpath 外,还需要增加一个行号。只有对同一个 xpath 属性的同一行做编辑,才需要应用 LWW 策略,其他情况直接合并即可。

这一讲到现在,前半部分是在疯狂安利 CRDT,后半部分却又不停地对它泼冷水,为了避免你不知道我的目的是啥,这里我提前做一点小结。

总的来说,如果你现在还有得选,那么我建议你引入 CRDT 算法,作为你的低代码平台的底层数据保存和历史记录管理功能的基础,即使你现在看不到有实现多人协作功能的必要,但 CRDT 也可以提供成熟的数据结构、历史记录管理等有价值的功能。还有,万一以后做大了,需要多人协作功能的话,就不需要再去苦思解决方法了。

现在主流的几个实现 CRDT 的库中,我推荐你重点关注 Yjs,但可以适当了解一下 automerge 和 ref-crdts。Yjs 除了性能优越之外,还提供了 UndoManager 用来处理历史编辑记录,提供了回退和重做的功能,这两点是其他两个库所不具备的。

同时我们也要注意到,CRDT 算法在低代码平台的应用案例还不多,至少我还没看到有实际应的用案例,所以你需要重点关注和评估我列出的 3 个注意点,也就是由于未及时记录带来的冲突、渲染性能挑战、多行属性值的合并,对应的解决措施你可以翻到前文再看看,我不再重复。

万一,你和我一样已经没得选了,有没有补救的方案呢?

有没有补救方案?

说没有是不可能的,但补救方案要根据已有实现而定,没有标准解。我介绍一下我实际采用的补救方案,希望对你有所启发。

我先介绍一下我们低代码平台的背景,主要是下面两个困难让我与 CRDT 失之交臂:

  1. 应用工程数据与应用开发人员账号是强关联关系(物理关联),并且所有的自动化脚本都建立在这个关联关系之上,如果强制改为逻辑关联,会导致所有自动化脚本都需要改写;
  2. 前端持久化数据时,一时偷懒,每次都发送全量数据给后台,而后台则是基于全量数据为基础来实现的历史管理功能。之所以保存时采用全量数据,一方面是追求更快实现功能,内网速度快,不需要“省吃俭用”,使用全量数据可以快速实现功能;另一方面是实现非常简单可靠,全量数据拿到后直接持久化即可,如果是增量数据则还需要合并,当时的 Yjs 等完成度远不及当下,没敢入坑。

从这两个困难中可以看出,当初我是一点都没有考虑到多人协作这个功能,不然也不可能实施这样的方案。

那么在补救方案中,我首先要解决的是**应用工程数据与应用开发人员账号强关联的问题。**让每个人都用同一个账号是不可能的,因此,我们还是要想办法让多人协作的应用工程数据能做到“人手一份”。

要实现数据的冗余是很容易的,我设计了一个分享动作,允许开发人员将一个工程分享给其他人,每一次的分享,都是对数据的一次冗余。

收到分享的开发人员,就可以像对普通工程那样对它做编辑。每次编辑产生的修改记录也和普通工程一样,被发送给后端,持久化到该开发人员名下的那份冗余的数据里,所有持有该冗余数据的开发人员此时是各干各的,互不影响。可以看到,这个过程对已有的流程是完全没有冲击的,除了新增的分享功能之外,完全复用原有流程。

难点在于冗余的数据如何实现归一

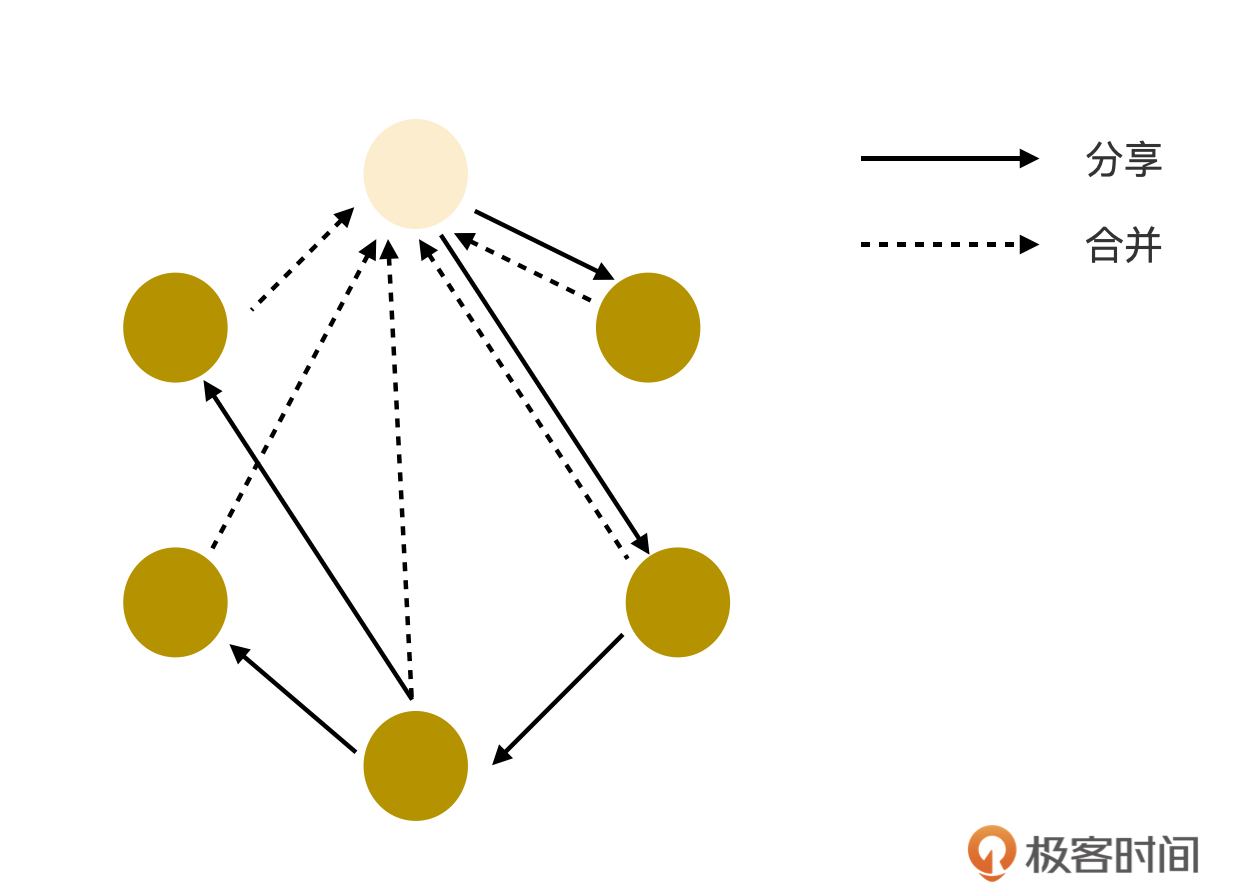

如果要做到两两合并,过程会非常复杂,而且极其容易出错。因此我做了一个约束,冗余的数据能且只能合并到最原始的版本去。下面是相应的示意图:

无论数据在中途被转发了多少次,它始终记录着原始账户名。只有原始账号才能发起合并操作,并且,每次合并只能指定一个目标冗余数据。这样就可以控制每次合并动作都只发生在两份数据之间,并且合并的方向是确定的,始终都是合入到原始所有者的版本中去。在合并完成之后,原始数据所有者会把合并后的数据发送给对方,对方收到数据后,不需要合并,直接覆盖掉合并前的数据即可完成两者同步。

在实际操作时,也可以做进一步的约束,不允许二次分享应用数据,这样会让这个拓扑图看上去简单许多,但是这对数据归一的复杂性没有帮助,只是看上去简单一些而已。

接下来我们再说说如何合并两份数据。经过前面的一番约束之后,单次合并只剩下两份数据了,看起来可以直接合并,并且不可能出现冲突了。真的是这样吗?你可以先思考思考。

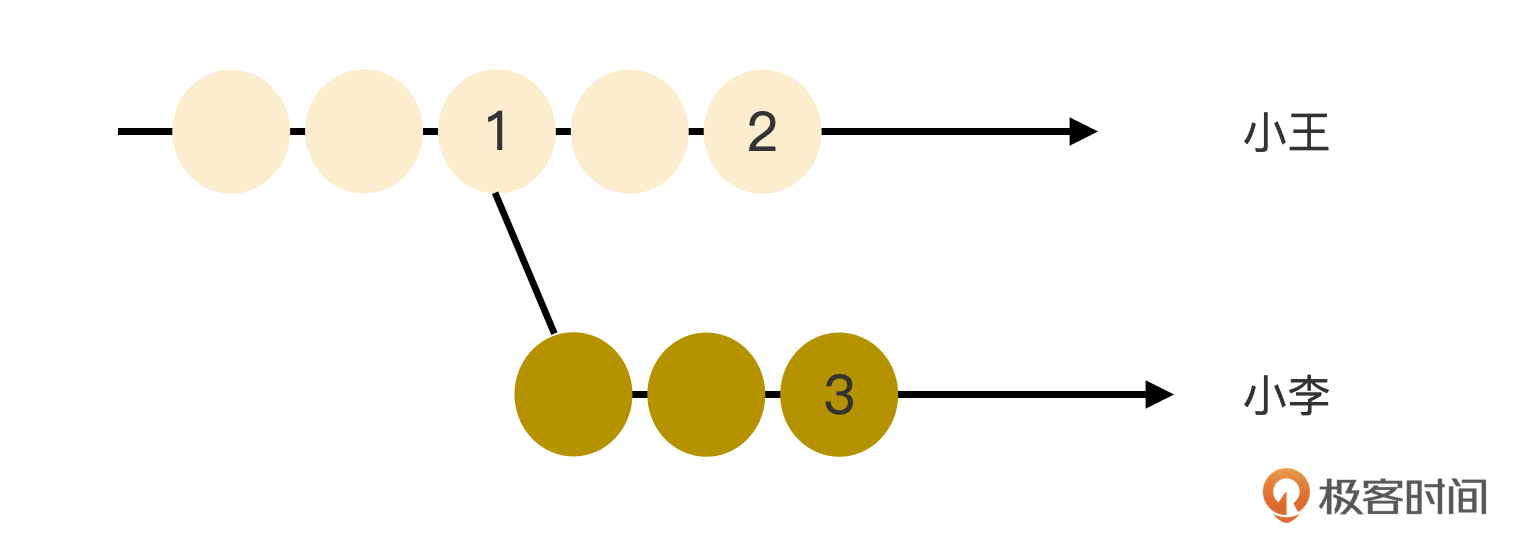

虽然只有两份数据了,但是这两份数据依然是有 3 个状态,只要有 3 个状态的合并就必然会有潜在的冲突。其实这两份数据完全可以拿 git 的两个分支来类比,如下图。

一开始只有一份数据,在分享出去的一刹那,就产生了分叉,并且这两个分叉将在两个不同的开发人员手里独自演进。只要修改没有冲突,那就可以直接无脑合并,所以合并前的关键步骤就是如何检测有哪些冲突点。比如上面这图,是拿节点 2 和节点 3 来比对冲突点吗?

只有两个节点是不会有冲突的,至少要有 3 个节点才会有冲突,图中的分叉点 1 就是这第三个节点。比对过程是这样的,拿节点 2 和节点 1 相比,得出一组修改集,每个修改点是由属性 xpath 和属性值变更行号组成的二元组。再拿节点 3 和节点 1 相比,得出另一组修改集。然后从这两组修改集中筛选出所有相同修改点。二元组的两个属性都相等,则认为是同一个修改点。每一个相同的修改点,就是一个冲突点。

如果一个冲突点都没有,那意味着可以直接合并,合并之后的历史记录如下:

图中虚线框是原来两个分支各自使用修改点融合在一起后的集合。这个过程就和 git 合并时,把一些 commit squash 在一起然后 rebase,是一样的。

当冲突出现时,是否有 LWW 这样的策略可以用呢?

很可惜,没有,只能手工解决冲突。单行属性值的冲突,可以二选一,多行属性值冲突,则需要采用和 git 合并代码时相似的解决方式。Monaco这个编辑器内置提供了 diff 功能,带有差异点着色功能,非常棒,再次推荐你使用。

解过冲突的人都知道,这不是一个愉快的过程。因此,我建议你采用这样的方法来缓解这个不愉快:任何协同者对应用数据做了修改,都在后台实时计算出是否有冲突,一旦出现第一个冲突的时候,立即给出提醒,甚至强制要求解决冲突。

这样可以降低解决冲突的难度,避免冲突过多导致无法合并。同时,也可以对未合并的修改计数,当数量超过某个阈值时,通过一些非侵入性的方式提醒协同者要及时合并。常见的非侵入性提示是在侧边弹个气泡,就像这个效果

与代码比对不同,低代码平台上应用的“源码”是一份结构化数据。所以直觉上,你可能会首先想到要去找一个 json 比对工具来辅助。但实际上,对应用的结构化源码的比对,不能采用通用的 json 形式。

举个例子你就清楚为啥了。在已更新的内容中,我不止一次提到容器是一种特殊的组件,它可以把其他的容器或组件装在它内部,所以在应用结构化源码中,容器的子级是一个数组。对通用 json 数据来说,顺序是敏感的,但容器子级数组里的对象的顺序不一定是敏感的(有可能敏感,也有可能不敏感)。在子级顺序不敏感时,如果依然严格按照数组顺序来比对,必然会得到一个很大的错误的修改集。

所以,比对在应用结构化源码时,我们必须根据组件的 id 找出两份数据中的同一个组件,然后,再根据组件的 schema 依次遍历组件的所有属性,这样获取到的修改集才是准确的。对于同一个组件的配置数据来说,它有哪些属性是事先已知的,你在实现低代码平台的时候,一定会有一份 schema 用于描述组件所具有的配置项。

总结

我在前面已经提前对 CRDT 做了总结了,你可以翻回去回顾一下。这里我再补充一点,Yjs 在保存数据时,采用了 quill 的delta数据结构,只发送增量部分的修改,而非发送全量数据。这是一个很好的特性,一方面节约带宽、使得同步更及时,另一方面安全性更好。如果你拿捏不准以后是否需要有多人协作的功能,也可以先引入 Yjs 这样的 CRDT 解决方案,为以后的演进留一条路。

这讲中我给出了我所使用的一个补救的方案,不一定适合你的实际情况,但我在这部分给出了两个导致我无法使用 CRDT 的原因,你可以着重了解一下,绕开我所犯的错。

第一点是注意不能让应用数据与开发人员账号形成物理隔离的关系,即不要把应用数据保存到开发人员名下,形成一一对应关系。而是将所有数据都集中存在一个地方,然后通过关联关系挂到开发人员名下,从而形成逻辑隔离,这样日后要实现应用数据与开发人员账号之间的多对多关系,就会简单许多了。

第二点是数据持久化时偷懒采用发送全量数据的方式,这导致后端保存数据的方式与 CRDT 的各种实现所使用的增量保存的方式有很大差异,从而导致后端改造成本巨大。

总之,即使你后续不需要实现多人协作功能,也可以现在就引入 Yjs 这样的 CRDT,是一个很好的选择。

思考题

假设你也没有条件使用 CRDT 来解决多人协作的问题,你会采用啥样的补救方案?欢迎在评论区简要写下你的方案。

下一讲我会说说低代码编辑器的编辑历史的实现,你可以做些准备。我们下一讲再见。
